Каретка 1853

Каретка R1853

Специальные исполнения:

с алюминиевыми торцевыми крышками
с твердым хромированием

Номера деталей для этих исполнений даются на отдельных страницах в конце этого раздела.

Номера деталей

Типо - размер	Класс точности	Номера деталей
Типо - размер	Класс точности	Предварительный натяг 0.08 C	Предварительный натяг 0.13 C
25	UP	1853-229-10	1853-239-10
	SP	1853-221-10	1853-231-10
	P	1853-222-10	1853-232-10
	H	1853-223-10	–
35	UP	1853-329-10	1853-339-10
	SP	1853-321-10	1853-331-10
	P	1853-322-10	1853-332-10
	H	1853-323-10	–
45	UP	1853-429-10	1853-439-10
	SP	1853-421-10	1853-431-10
	P	1853-422-10	1853-432-10
	H	1853-423-10	–
55	UP	1853-529-10	1853-539-10
	SP	1853-521-10	1853-531-10
	P	1853-522-10	1853-532-10
	H	1853-523-10	–
65	UP	1853-629-10	1853-639-10
	SP	1853-621-10	1853-631-10
	P	1853-622-10	1853-632-10
	H	1853-623-10	–

Рекомендованные комбинации класса точности предварительного натяга:
Предварительный натяг 0.08 C: H и P
Предварительный натяг 0.13 C: P и SP

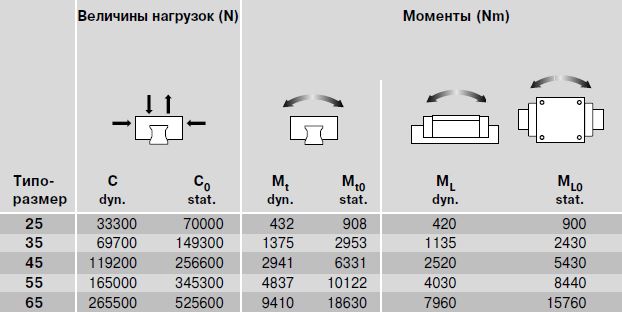

Примечание по динамическим величинам нагрузок и моментам

Динамические величины нагрузок и моменты основаны на пробеге 100 000 m. Однако часто за основание берется пробег 50 000 m. В этом случае для сравнения: Умножьте значения C, Mt и ML из таблицы Rexroth на 1.23.

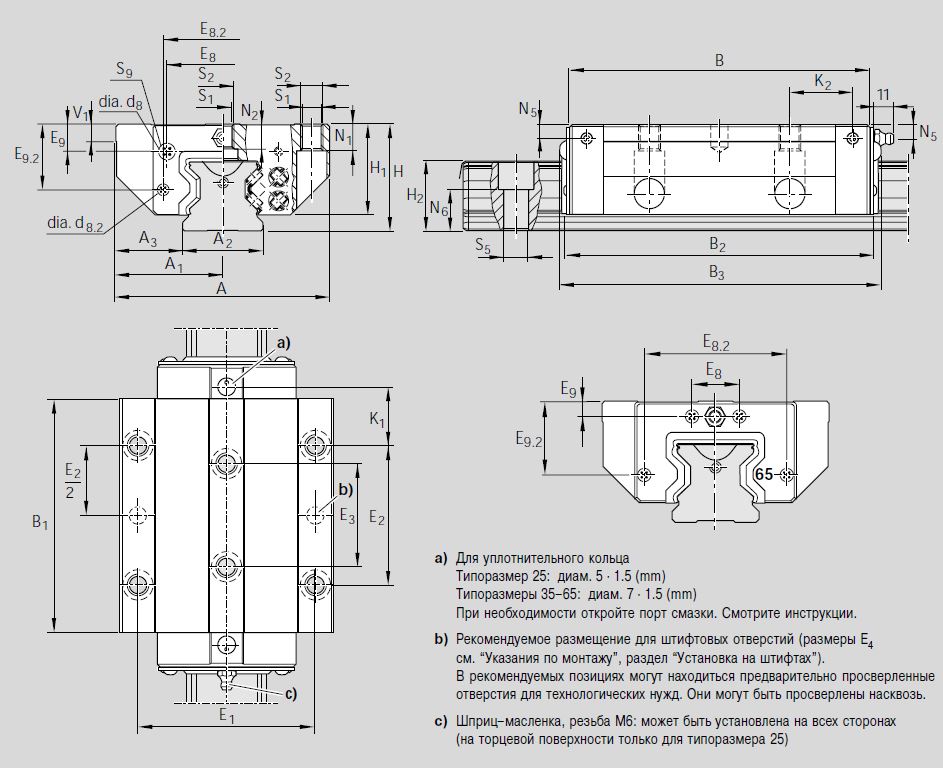

Чертеж каретки R1853

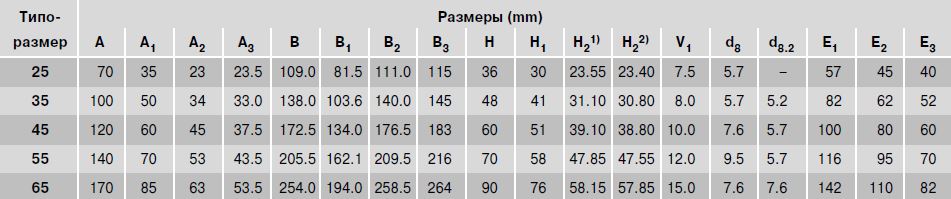

Размеры каретки R1853

¹⁾ Размер H₂ с защитной лентой ²⁾ Размер H₂ без защитной ленты

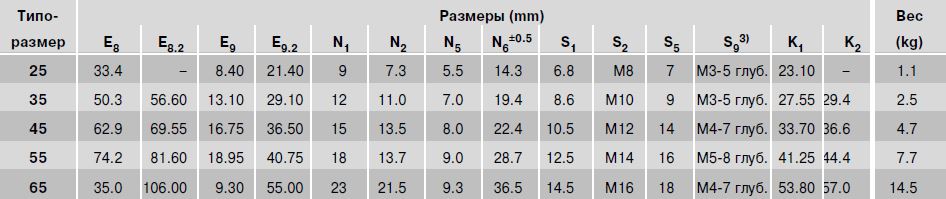

Размеры R1853

³⁾ Резьба для креплений
