Каретка 1821

Каретка R1821

Узкая, высокая
Специальные исполнения:

с алюминиевыми торцевыми крышками
с твердым хромированием

Номера деталей для этих исполнений даются на отдельных страницах в конце этого раздела.

Номера деталей

Типо - размер	Класс точности	Номера деталей
Типо - размер	Класс точности	Предварительный натяг 0.08 C	Предварительный натяг 0.13 C
25	UP	1821-229-10	1821-239-10
	SP	1821-221-10	1821-231-10
	P	1821-222-10	1821-232-10
	H	1821-223-10	–
35	UP	1821-329-10	1821-339-10
	SP	1821-321-10	1821-331-10
	P	1821-322-10	1821-332-10
	H	1821-323-10	–
45	UP	1821-429-10	1821-439-10
	SP	1821-421-10	1821-431-10
	P	1821-422-10	1821-432-10
	H	1821-423-10	–
55	UP	1821-529-10	1821-539-10
	SP	1821-521-10	1821-531-10
	P	1821-522-10	1821-532-10
	H	1821-523-10	–

Рекомендованные комбинации класса точности предварительного натяга:
Предварительный натяг 0.08 C: H и P
Предварительный натяг 0.13 C: P и SP

Примечание по динамическим величинам нагрузок и моментам

Динамические величины нагрузок и моменты основаны на пробеге 100 000 m. Однако часто за основание берется пробег 50 000 m. В этом случае для сравнения: Умножьте значения C, Mt и ML из таблицы Rexroth на 1.23.

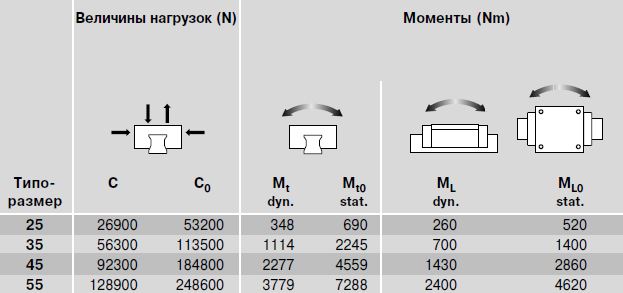

Динамические величины нагрузок и моменты R1821

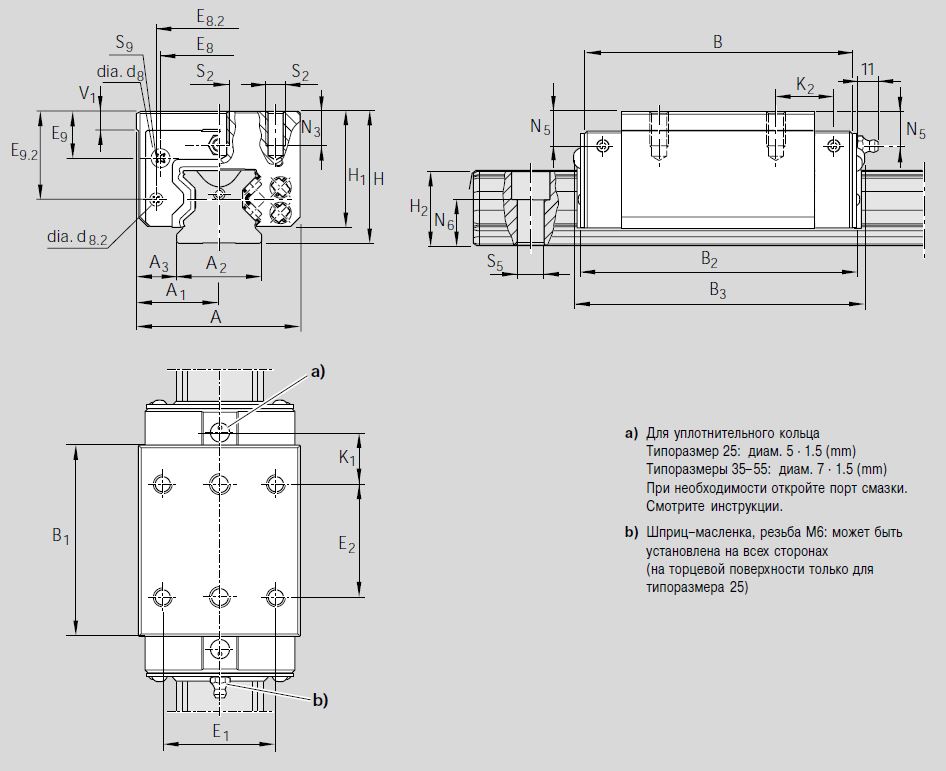

Чертеж каретки R1821

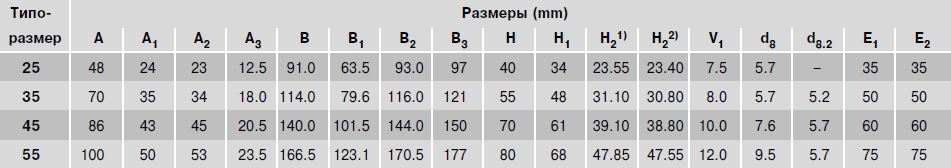

Размеры каретки R1821

¹⁾ Размер H₂ с защитной лентой ²⁾ Размер H₂ без защитной ленты

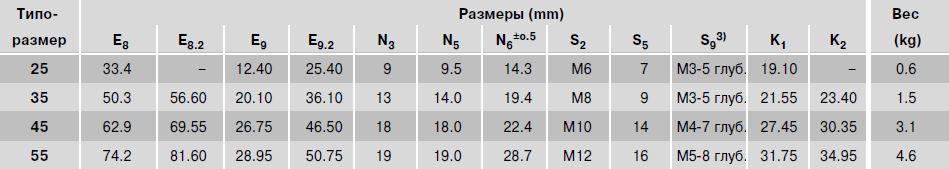

Размеры R1821

³⁾ Резьба для креплений
