Рельс 1805-.2.-

Рельс 1805-.2.-

Рельс R1805.2.

Для монтажа сверху, для защитной ленты
(не включена)

  • Защитную ленту и фиксатор для ленты или защитные крышки нужно заказывать отдельно. Номера деталей и размеры см. в разделе "Принадлежности".





Специальные исполнения:

  • с твердым хромированием Номера деталей даются на отдельных страницах в конце этого раздела.

Номера деталей и длины рельсов

Типо -
размер
Класс
точности
Направляющий рельс Шаг Т
mm
одинарный составной
Номер детали,
Длина рельса L(mm)
Номер детали,
Количество секций,
Длина рельса L(mm)
25      UP  1805 229 31,....  1805 229 3.,.... 30
SP  1805 221 31,....  1805 221 3.,....
 1805 222 31,....  1805 222 3.,....
H  1805 223 31,....  1805 223 3.,....
35      UP  1805 329 31,....  1805 329 3.,.... 40
SP  1805 321 31,....  1805 321 3.,....
 1805 322 31,....  1805 322 3.,....
 1805 323 31,....  1805 323 3.,....
45      UP   1805 429 31,....  1805 429 3.,.... 52.5
SP  1805 421 31,....  1805 421 3.,....
 1805 422 31,....  1805 422 3.,....
 1805 423 31,....  1805 423 3.,...
55      UP  1805 529 31,....  1805 529 3.,.... 60
SP  1805 521 31,....  1805 521 3.,....
 1805 522 31,....  1805 522 3.,....
 1805 523 31,....  1805 523 3.,....
65      UP   1805 629 31,....  1805 629 3.,.... 75
SP  1805 621 31,....  1805 621 3.,....
 1805 622 31,....  1805 622 3.,....
 1805 623 31,....  1805 623 3.,....

Размеры и веса

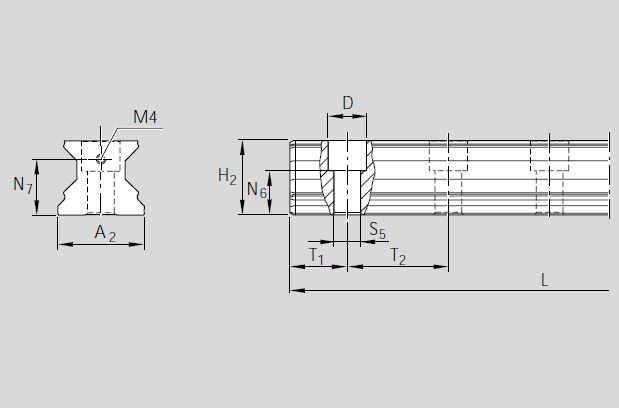

Чертеж рельса R1805.2.

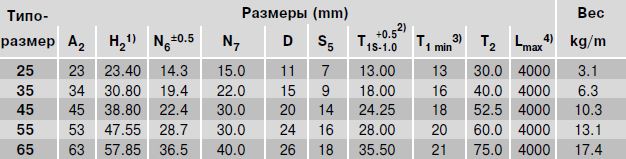

Размеры рельса R1805.2.

1) Размер H2 c защитной лентой
Типоразмер 25 с защ. лентой 0.15 mm
Типоразмеры 35 – 65 с защ. лентой 0.3 mm
2) Предпочтительный размер
3) Рельсы с T1 меньшим, чем T1 min, не имеют резьбового отверстия на торцевой поверхности для закрепления ленты! Закрепите защитную ленту! Соблюдайте указания по монтажу! Защитная крышка, шайба и винт включены в комплект поставки.
4) Типоразмеры 35 – 65 классов точности P и H также поставляются с длиной до приблизительно 6000 mm.
