Сегментные линейные устройства

Линейные устройства, R1060 регулируемые, обычные или нержавеющие

Конструкция

  • Корпус опоры (армированный полиамид)
  • Сегментная шариковая втулка
  • Два уплотнительных кольца с защитной крышкой
  • Винт, прокладка, гайка
  • Регулируемый радиальный зазор

Линейные устройства, R1060

Вал
∅ d
[mm]
Номера изделий Вес
[kg]
обычные нержавеющие1)
12 R1060 212 00 R1060 212 30 0.041
16 R1060 216 00 R1060 216 30 0.063
20 R1060 220 00 R1060 220 30 0.077
25 R1060 225 00 R1060 225 30 0.158
30 R1060 230 00 R1060 230 30 0.277
40 R1060 240 00 R1060 240 30 0.470

1) Шариковая втулка нержавеющая (антифрикционная подшипниковая сталь по ст. ISO 683v17/ EN 10088).

Размеры

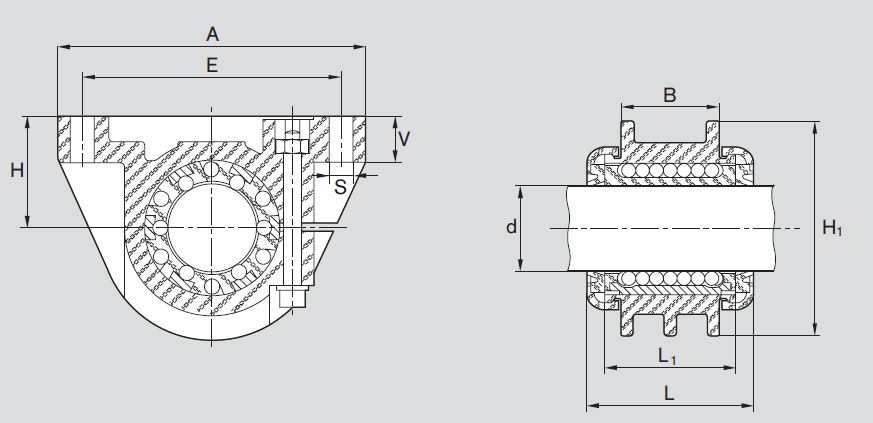

Чертеж линейное устройство, R1060

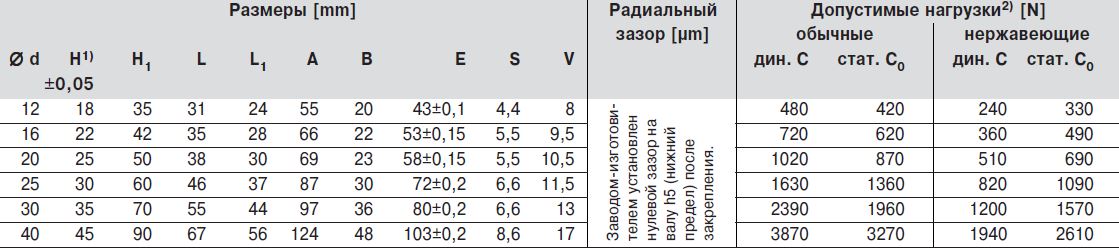

Размеры линейного устройства, R1060

1) Соответствует номинальному размеру вала d.
2) Для допустимых нагрузок указаны минимальные значения, так как не всегда возможно точное определение места и направления нагрузки.

Значения допустимых динамических нагрузок рассчитаны исходя из номинального пробега 100000 m. Для номинальной
длины пробега 50000 m представленные в таблице значения C необходимо умножить на коэффициент 1,26.
