Принадлежности для стандартных кареток
Принадлежности к стандартным кареткам

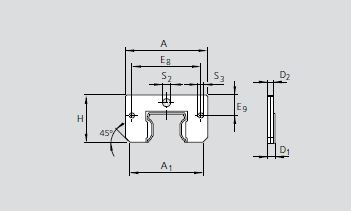

Торцевое уплотнение, состоящее из двух частей
Примечание:
Крепежные винты входят в комплект поставки. Соблюдайте минимальную глубину ввинчивания торцевого смазочного соединителя.
| Типо- размер |
Номера деталей |
Размеры (mm) | Масса (r) |
||||||||
| A | A1 | H | E8 | E9 | S2 | S3 | D1 | D2 | |||
| 15 | R1619 121 20 | 32 | 27 | 19.0 | 24.55 | 6.3 | ∅4.3 | ∅3.5 | 3.0 | 2.2 | 6 |
| 20 | R1619 821 20 | 42 | 39 | 24.3 | 32.4 | 6.8 | ∅5.1 | ∅4 | 3.3 | 2.5 | 8 |
| 25 | R1619 221 30 | 47 | 42 | 29.0 | 38.3 | 11.0 | ∅7 | ∅4 | 3.3 | 2.5 | 10 |
| 30 | R1619 721 30 | 59 | 53 | 34.5 | 48.4 | 14.1 | ∅7 | ∅4 | 4.5 | 3.3 | 18 |
| 35 | R1619 321 30 | 69 | 61 | 39.5 | 58.0 | 17.0 | ∅7 | ∅4 | 4.5 | 3.3 | 25 |
| 45 | R1619 421 30 | 85 | 77 | 49.5 | 69.8 | 20.5 | ∅7 | ∅5 | 5.5 | 4.0 | 55 |
| 55 | R1619 521 30 | 98 | 90 | 56.0 | 80.0 | 21.5 | ∅7 | ∅6 | 5.5 | 4.0 | 65 |
Примечание:
При смазке с торца соблюдайте минимальную глубину ввинчивания. Комплект уплотнений

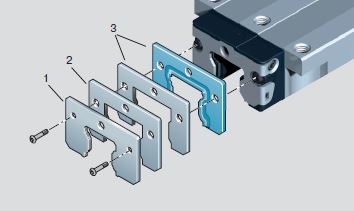

В состав данного комплекта входят следующие части:
- Скребковая пластина
- Опорная пластина
- Торцевое уплотнение, состоящее из двух частей
| Типо- размер |
Номера деталей, комплект уплотнений | ||||||||||
| Для направляющих рельсов без защитной ленты |
Для направляющих рельсов с защитной лентой |
||||||||||
| 15 | R1619 120 50 | R1619 120 50 | |||||||||
| 20 | R1619 820 50 | R1619 120 50 | |||||||||
| 25 | R1619 220 50 | R1619 120 50 | |||||||||
| 30 | R1619 720 50 | R1619 120 50 | |||||||||
| 35 | R1619 320 50 | R1619 320 50 | |||||||||
| 45 | R1619 420 50 | R1619 420 50 | |||||||||
| 55 | R1619 520 50 | R1619 520 50 | |||||||||

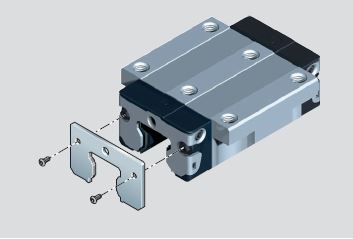

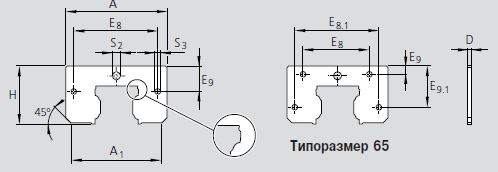

Скребок
- Материал: нержавеющая пружинная сталь, соответствующая DIN EN 10088
- Отделка до блеска
- Прецизионное исполнение с макси* мальным зазором от 0.2 до 0.3 mm
Инструкции по монтажу:
Скребок поставляется с крепежными винтами. При проведении монтажа необходимо обеспечить равномерный
зазор между кареткой и скребком.
| Типо- размер |
Номера деталей |
Размеры (mm) | Масса (r) |
|||||||||
| A | A1 | H | E8 | E8.1 | E9 | E9.1 | S2 | S3 | D1 | |||
| 15 | R1620 110 30 | 33 | 26.4 | 19.2 | 24.55 | – | 6.3 | – | ∅4.6 | ∅3.5 | 1.0 | 5 |
| 20 | R1620 810 30 | 42 | 40.0 | 24.8 | 32.4 | – | 6.8 | – | ∅5.1 | ∅4 | 1.0 | 6 |
| 25 | R1620 210 30 | 47 | 41.6 | 29.5 | 38.3 | – | 11.0 | – | ∅7 | ∅4 | 1.0 | 8 |
| 30 | R1620 710 30 | 59 | 52.8 | 34.7 | 48.4 | – | 14.1 | – | ∅7 | ∅4 | 1.0 | 12 |
| 35* | R1620 310 40 | 69 | 60.9 | 40.1 | 58.0 | – | 17.0 | – | ∅7 | ∅4 | 1.0 | 16 |
| 45* | R1620 410 40 | 85 | 76.7 | 50.0 | 69.8 | – | 20.5 | – | ∅7 | ∅5 | 2.0 | 50 |
| 55* | R1620 510 40 | 98 | 89.8 | 56.4 | 80.0 | – | 21.8 | – | ∅7 | ∅6 | 2.0 | 65 |
| 65* | R1620 610 40 | 124 | 113.2 | 74.7 | 76.0 | 100 | 10.0 | 52.5 | ∅9 | ∅5 | 2.5 | 140 |
Каретки низкопрофильные
| Типо- размер |
Номера деталей |
Размеры (mm) | Масса (r) |
|||||||||
| A | A1 | H | E8 | E8.1 | E9 | E9.1 | S2 | S3 | D1 | |||
| 20 | R1620 810 35 | 41 | 38.0 | 22.8 | 30.5 | – | 5.1 | – | ∅4 | ∅4 | 1.0 | 5 |
| 25 | R1620 210 35 | 47 | 41.6 | 26.5 | 38.3 | – | 8.0 | – | ∅4 | ∅4 | 1.0 | 7 |
*) Скребки для направляющих рельсов без защитной ленты, начиная с типоразмера 35;
номера деталей: R1620 .10 30.

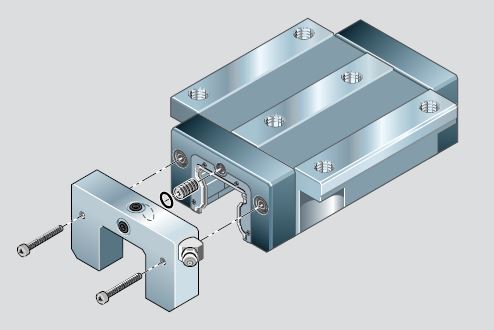

Смазочная плита
- Материал: алюминий Исполнения:
- Стандартные (для стандартных шприц* масленок)
- Соединение G 1/8
Инструкции по монтажу:
Детали, необходимые для установки опционных приспособлений на каретки, поставляются в комплекте со
стандартными деталями. Типоразмер 25 * 65: Может использоваться шприц*масленка. Типоразмеры 15 и 20:
Шприц*масленка колпачкового типа с утапливаемой головкой поставляется готовой к установке.
| Типо- размер |
Номера деталей |
Размеры (mm) | Масса (r) |
|||||||
| A4 | B3 | H | H3 | N8 | N9 | S8 | S9 | |||
| 15 | R1620 111 20 | 32 | 11 | 24 | 19.0 | 3.4 | 5.5 | ш3 | М3 | 15 |
| 20 | R1620 811 20 | 42 | 12 | 30 | 24.8 | 3.5 | 6.0 | ш3 | М3 | 25 |
| 25 | R1620 211 20 | 47 | 12 | 36 | 28.3 | 6.0 | 6.0 | М6 | М3 | 30 |
| 30 | R1620 711 20 | 59 | 12 | 42 | 33.8 | 8.0 | 6.0 | М6 | М6 | 45 |
| 35 | R1620 311 20 | 69 | 12 | 48 | 39.1 | 8.0 | 6.0 | М6 | М6 | 60 |
| 45 | R1620 411 20 | 85 | 12 | 60 | 48.5 | 8.0 | 6.0 | М6 | М6 | 85 |
| 55 | R1620 511 20 | 98 | 12 | 70 | 56.0 | 9.0 | 6.0 | М6 | М6 | 115 |
| 65 | R1620 611 20 | 124 | 14 | 90 | 75.7 | 18.0 | 7.0 | М8x1 | М8x1 | 250 |

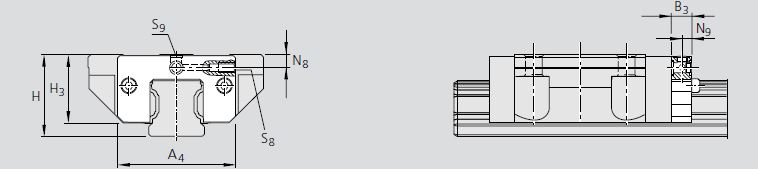

Стандартная смазочная плита
Номера деталей, размеры и вес. Более подробные указания по установке см. в «Инструкциях по монтажу шариковых рельсовых направляющих».
| Типо- размер |
Номера деталей |
Размеры (mm) | Масса (r) |
||||||
| A4 | B3 | H | H3 | N8 | N9 | S8 | |||
| 25 | R1620 211 30 | 57 | 16 | 36 | 28.3 | 7.0 | 8 | G1/8x8 | 40 |
| 30 | R1620 711 30 | 59 | 16 | 42 | 33.8 | 7.0 | 8 | G1/8x8 | 59 |
| 35 | R1620 311 30 | 69 | 16 | 48 | 39.1 | 8.0 | 8 | G1/8x8 | 79 |
| 45 | R1620 411 30 | 85 | 16 | 60 | 48.5 | 8.0 | 8 | G1/8x8 | 112 |
| 55 | R1620 511 30 | 98 | 16 | 70 | 56.0 | 9.0 | 8 | G1/8x8 | 152 |
| 65 | R1620 611 30 | 124 | 16 | 90 | 75.7 | 18.0 | 8 | G1/8x8 | 285 |

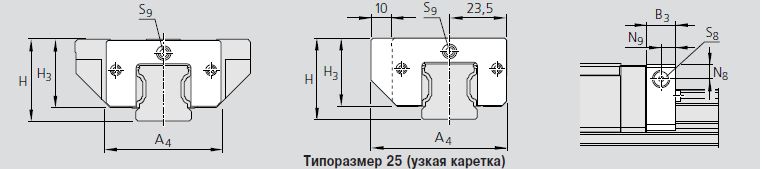

Смазочная плита G 1/8
Номера деталей, размеры и вес
Обратите внимание на то, что в узких каретках типоразмера 25 смазочная плита выступает с боковой стороны.
Составная манжета Viton
- Материал: коррозионностойкая сталь плюс уплотнение Viton
Инструкции по монтажу:
В комплект поставки входят крепежные винты, а также более длинная шприц* масленка.
Легко устанавливается и снимается, если рельс закреплен. Соблюдайте инструкции по монтажу.
| Типо- размер |
Номера деталей |
Размеры (mm) | Масса (r) |
||||||||
| A | A1 | H | E8 | E9 | S2 | S3 | D1 | D2 | |||
| 35 | R1619 320 30 | 69 | 61 | 39.5 | 58.0 | 17.0 | ∅7 | ∅4 | 6.0 | 4.0 | 39.0 |
| 45 | R1619 420 30 | 85 | 77 | 49.5 | 69.8 | 20.5 | ∅7 | ∅5 | 6.0 | 4.0 | 61.0 |
| 55 | R1619 520 30 | 98 | 90 | 56.4 | 80.0 | 21.8 | ∅7 | ∅6 | 6.0 | 4.0 | 80.5 |

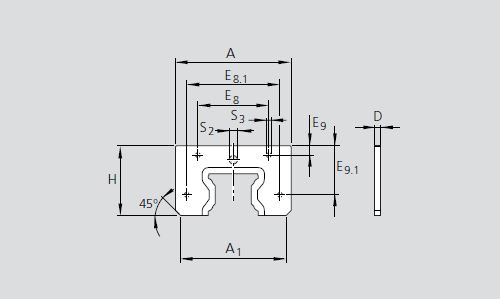

Одинарная манжета Viton для установки на каретках
- Материал: коррозионностойкая сталь с закрепленным уплотнением Viton
Инструкции по монтажу:
В комплект поставки входят крепежные винты, а также более длинная шприц*масленка. Соблюдайте инструкции по монтажу.
| Типо- размер |
Номера деталей |
Размеры (mm) | Масса (r) |
|||||||||
| A | A1 | H | E8 | E8.1 | E9 | E9.1 | S2 | S3 | D1 | |||
| 60 | R1619 620 30 | 124 | 113.2 | 74.4 | 76 | 100 | 10 | 52.5 | ∅9 | ∅5 | 6.5 | 146 |

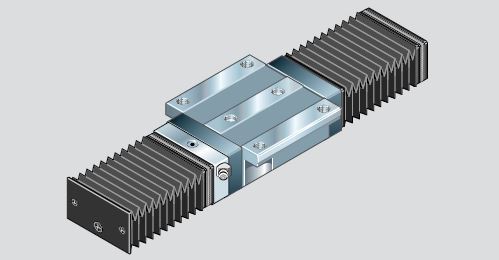

Защитный рукав
- Материал: защитный рукав типа «гармошка», изготовленный из полиэфирной ткани с полиуретановым покрытием
- Алюминиевые смазочные плиты Может использоваться шприц* масленка каретки.
Термостойкий защитный рукав:
- материал: ткань Nomex с двухсторонней металлизацией.
- не горит и не воспламеняется.
- стойкий при попадании искр, капель сварки и горячей стружки.
- температурная стойкость: может выдерживать воздействие температур до 200°С возле металлического защитного покрытия.
- рабочая температура для всей конструкции: 100°С.
Поставляемые типоразмеры: 25*65. Может использоваться шприц*масленка каретки.
| Типо- размер |
 |
 |
 |
|||
| Тип 1 со смазочной плитой и торце- вой пластиной Тип 6 с ТСУ* и торцевой пластиной |
Число гофр |
Тип 2 с монтажной рамкой и торцевой пластиной |
Число гофр |
Тип 3 с 2 смазочными плитами Тип 7 с 2 ТСУ* |
Число гофр |
|
| 15 | R1620 10. 00 | ... | R1620 102 00 | ... | R1620 10. 00 | ... |
| 20 | R1620 80. 00 | ... | R1620 802 00 | ... | R1620 80. 00 | ... |
| 25 | R1620 20. 00 | ... | R1620 202 00 | ... | R1620 20. 00 | ... |
| 30 | R1620 70. 00 | ... | R1620 702 00 | ... | R1620 70. 00 | ... |
| 35 | R1620 30. 00 | ... | R1620 302 00 | ... | R1620 30. 00 | ... |
| 45 | R1620 40. 00 | ... | R1620 402 00 | ... | R1620 40. 00 | ... |
| 55 | R1620 50. 00 | ... | R1620 502 00 | ... | R1620 50. 00 | ... |
| 65 | R1620 60. 00 | ... | R1620 602 00 | ... | R1620 60. 00 | ... |
| 25 | R1620 25. 00 | ... | R1620 252 00 | ... | R1620 25. 00 | ... |
| 30 | R1620 75. 00 | ... | R1620 752 00 | ... | R1620 75. 00 | ... |
| 35 | R1620 35. 00 | ... | R1620 352 00 | ... | R1620 35. 00 | ... |
| 45 | R1620 45. 00 | ... | R1620 452 00 | ... | R1620 45. 00 | ... |
| 55 | R1620 55. 00 | ... | R1620 552 00 | ... | R1620 55. 00 | ... |
| 65 | R1620 65. 00 | ... | R1620 652 00 | ... | R1620 65. 00 | ... |
| Типо- размер |
 |
 |
 |
|||
| Тип 4 с 2 монтажными рамками |
Число гофр |
Тип 5 со смазочной плитой и монтажной рамкой (МР) Тип 8 с ТСУ и МР |
Число гофр |
Тип 9 Защитный рукав отдельно (запасная часть) |
Число гофр |
|
| 15 | R1620 104 00 | ... | R1620 10. 00 | ... | R1600 109 00 | ... |
| 20 | R1620 804 00 | ... | R1620 80. 00 | ... | R1600 809 00 | ... |
| 25 | R1620 204 00 | ... | R1620 20. 00 | ... | R1600 209 00 | ... |
| 30 | R1620 704 00 | ... | R1620 70. 00 | ... | R1600 709 00 | ... |
| 35 | R1620 304 00 | ... | R1620 30. 00 | ... | R1600 309 00 | ... |
| 45 | R1620 404 00 | ... | R1620 40. 00 | ... | R1600 409 00 | ... |
| 55 | R1620 504 00 | ... | R1620 50. 00 | ... | R1600 509 00 | ... |
| 65 | R1620 604 00 | ... | R1620 60. 00 | ... | R1600 609 00 | ... |
| 25 | R1620 254 00 | ... | R1620 25. 00 | ... | R1600 259 00 | ... |
| 30 | R1620 754 00 | ... | R1620 75. 00 | ... | R1600 759 00 | ... |
| 35 | R1620 354 00 | ... | R1620 35. 00 | ... | R1600 359 00 | ... |
| 45 | R1620 454 00 | ... | R1620 45. 00 | ... | R1600 459 00 | ... |
| 55 | R1620 554 00 | ... | R1620 55. 00 | ... | R1600 559 00 | ... |
| 65 | R1620 654 00 | ... | R1620 65. 00 | ... | R1600 659 00 | ... |
Защитный рукав типоразмера 35, стандартное исполнение, тип 6 (с ТСУ* и торцевой пластиной), количество гофр: 36
*ТСУ = торцевой смазочный узел
Инструкции по монтажу
Защитные рукава поставляются в собранном виде и готовы к установке.
В комплект поставки входят винты, с помощью которых рукава крепятся к направляющему рельсу.
Для типов 1 и 2 в каждом торце рельса необходимо подготовить резьбовые отверстия М4 глубиной 10 mm со
снятой фаской 2 х 45°.
Типоразмеры 25 * 65:
Могут использоваться шприц*масленки кареток.
Типоразмеры 15 и 20:
Поставляется шприц*масленка колпачкового типа с утапливаемой головкой.
Более подробные указания по установке даются в «Инструкциях по монтажу смазочных плит и защитных рукавов».

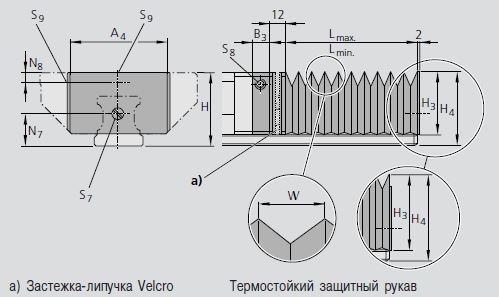

Размеры: защитные рукава
| Типо- размер |
Размеры (mm) | Коэф. U |
||||||||||
| A4 | B3 | H | H3 | H4 | N7 | N8 | S7 | S8 | S9 | W | ||
| 15 | 45 | 11 | 24 | 26.5 | 31.5 | 11 | 3.4 | M4 | M3 | M3 | 19.9 | 1.18 |
| 20 | 42 | 12 | 30 | 24.0 | 29.2 | 13 | 3.5 | M4 | M3 | M3 | 10.3 | 1.33 |
| 25 | 45 | 12 | 36 | 28.5 | 35.0 | 15 | 6.0 | M4 | M6 | M3 | 12.9 | 1.32 |
| 30 | 55 | 12 | 42 | 34.0 | 41.0 | 18 | 8.0 | M4 | M6 | M6 | 15.4 | 1.25 |
| 35 | 64 | 12 | 48 | 39.0 | 47.0 | 22 | 8.0 | M4 | M6 | M6 | 19.9 | 1.18 |
| 45 | 83 | 12 | 60 | 49.0 | 59.0 | 30 | 8.0 | M4 | M6 | M6 | 26.9 | 1.13 |
| 55 | 96 | 12 | 70 | 56.0 | 69.0 | 30 | 9.0 | M4 | M6 | M6 | 29.9 | 1.12 |
| 65 | 120 | 14 | 90 | 75.0 | 89.0 | 40 | 18.0 | M4 | M8X1 | M8X1 | 40.4 | 1.08 |
Размеры: термостойкие защитные рукава
| Типо- размер |
Размеры (mm) | Коэф. U |
||||||||||
| A4 | B3 | H | H3 | H4 | N7 | N8 | S7 | S8 | S9 | W | ||
| 25 | 62 | 12 | 36 | 39.0 | 44.5 | 15 | 6.0 | M4 | M6 | M3 | 25,9 | 1,25 |
| 30 | 67 | 12 | 42 | 42.0 | 47.5 | 18 | 8.0 | M4 | M6 | M6 | 25,9 | 1,25 |
| 35 | 76 | 12 | 48 | 47.0 | 54.0 | 22 | 8.0 | M4 | M6 | M6 | 29,9 | 1,21 |
| 45 | 90 | 12 | 60 | 55.0 | 64.0 | 30 | 8.0 | M4 | M6 | M6 | 32,9 | 1,18 |
| 55 | 104 | 12 | 70 | 63.0 | 75.0 | 30 | 9.0 | M4 | M6 | M6 | 37,4 | 1,16 |
| 65 | 134 | 14 | 90 | 86.0 | 99.0 | 40 | 18.0 | M4 | M8X1 | M8X1 | 52,4 | 1,11 |

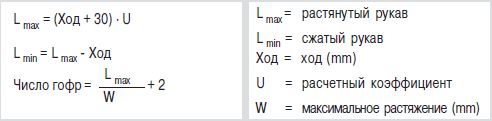

Формула расчета защитного рукава

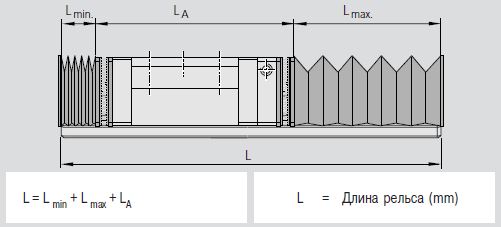

Формула расчета длины рельса

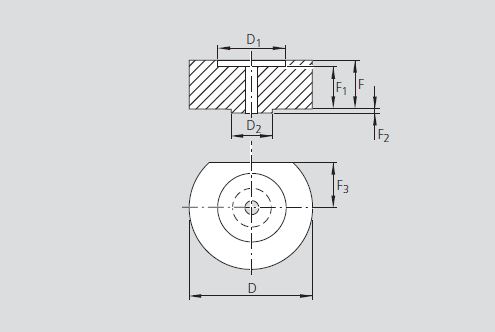

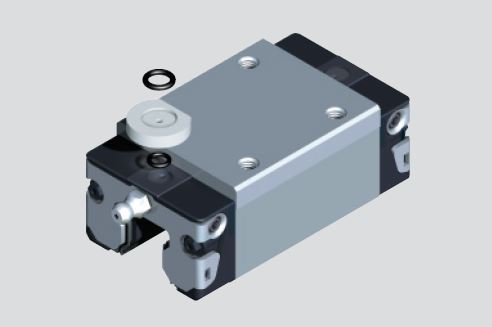

Смазочный адаптер
Для высоких кареток:
SNH
SLH
- Материал: пластмасса
- Количество: 1 единица
Инструкции по монтажу:
Части, необходимые для установки опционных приспособлений на каретку, поставляются вместе со стандартными частями.
Номера деталей и размеры
| Типо- размер |
Номера деталей |
Размеры (mm) | ||||||
| D | D1 | D2 | F | F1 | F2 | F3 | ||
| 15 | R1621 100 05 | 12 | 6.2 | 3.4 | 3.70 | 3.10 | 0.50 | 3.20 |
| 20 | R1621 200 05 | 15 | 7.2 | 4.4 | 3.80 | 3.20 | 0.50 | 5.85 |
| 30 | R1621 700 05 | 16 | 7.2 | 4.4 | 2.80 | 2.20 | 0.50 | 6.10 |
| 35 | R1621 300 05 | 18 | 7.2 | 4.4
