Для стандартных направляющих
Принадлежности к стандартным направляющим
Защитная лента
Преимущества защитной ленты
Защитная лента легко устанавливается и снимается.
- Она позволяет упростить и ускорить процесс монтажа:
- отпадает необходимость закрытия каждого отверстия в отдельности
- не приходится ожидать высыхания клея при применении клейких лент
- Возможно многократное использование ленты (до 4 раз).
Защитная лента изготовлена с высокой точностью и поэтому требует к себе бережного отношения. Ни при каких обстоятельствах не допускается ее изгибание.

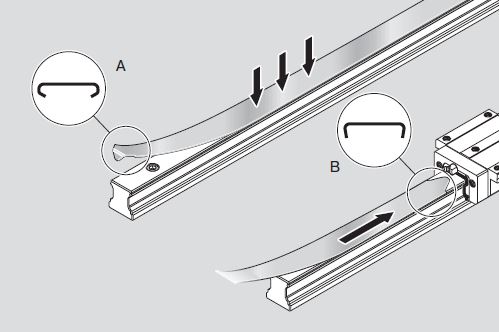

Исполнения/функции

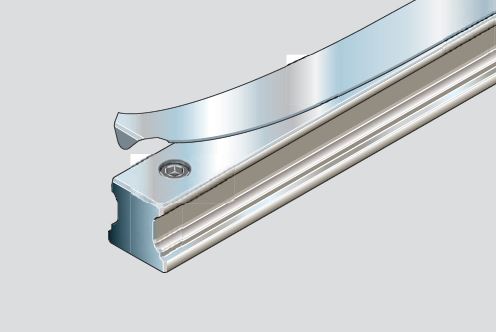

А Защитная лента с фиксацией (стандарт)
- Лента укладывается до установки каретки, защелкивается и прочно удерживается на месте.

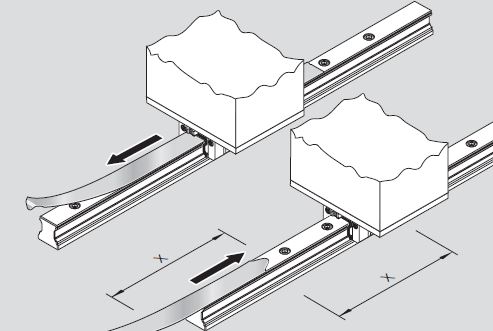

В Защитная лента с задвигаемой частью
- Для установки или замены защитной ленты, когда нельзя снять каретку или присоединенную конструкцию.
- Часть ленты с фиксацией осторожно отгибается и может быть легко задвинута под каретку.
Оправка (опция) для защитной ленты 0.15 mm или специальный инструмент для распрямления ленты 0.3 mm могут использоваться для обеспечения скользящей посадки после установки с тем, чтобы защитную ленту можно было снять.
Основное преимущество состоит в том, что длина Х скользящей посадки может быть оптимизирована в соответствии с условиями монтажа. Соблюдайте подробные инструкции по монтажу!
Номера деталей см. в разделе «Принадлежности для стандартных направляющих рельсов».
Защитная лента, отдельно (для начальной установки/хранения на складе/замены)
Защитная лента с фиксацией или скользящей посадкой может поставляться для любой длины направляющего рельса.
| Типо - размер |
Стандартная защитная лента Номера деталей, длина (mm) |
| 15 | R1619 130 00, .... |
| 20 | R1619 830 00, .... |
| 25 | R1619 230 00, .... |
| 30 | R1619 730 00, .... |
| 35 | R1619 330 20, .... |
| 45 | R1619 430 20, .... |
| 55 | R1619 530 20, .... |
| 65 | R1619 630 20, .... |

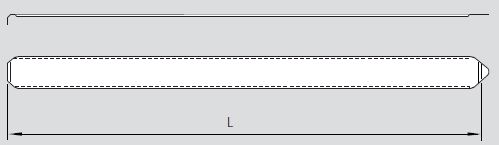

Заказ стандартной защитной ленты с фиксацией
Пример заказа:
Направляющий рельс типоразмера 35,
Длина рельса L = 2696 mm
Данные для заказа:
Номер детали, длина L (mm)
1619 330 20, 2696 mm

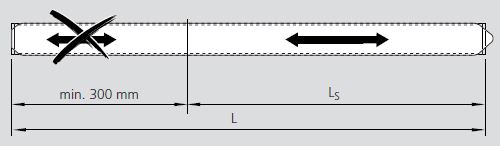

Заказ стандартной защитной ленты с фиксацией и скользящей посадкой
| Типо- размер |
Стандартная защитная лента Номера деталей, длина (mm) |
| 15 | R1619 130 10, .... |
| 20 | R1619 830 10, .... |
| 25 | R1619 230 10, .... |
| 30 | R1619 730 10, .... |
| 35 | R1619 330 30, .... |
| 45 | R1619 430 30, .... |
| 55 | R1619 530 30, .... |
| 65 | R1619 630 30, .... |
Пример заказа:
Направляющий рельс типоразмера 35,
Длина рельса L = 2696 mm
Длина задвигаемой части Ls = 1200 mm
Данные для заказа:
Номер детали, длина L (mm),
Длина задвигаемой части Ls (mm)
1619 330 30, 2696, 1200 mm
Установка защитных лент

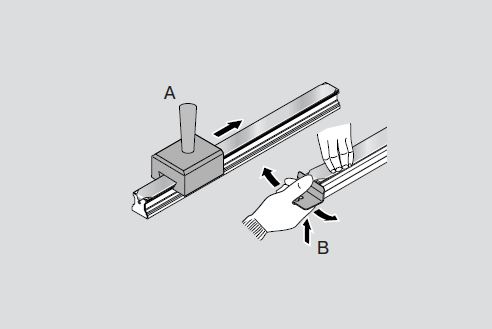

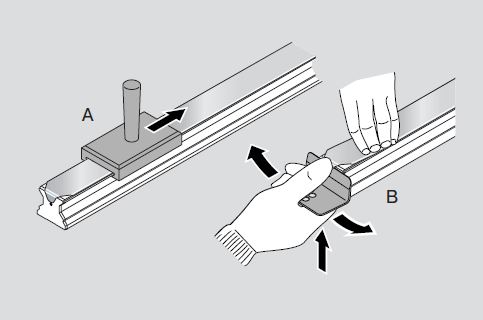

Комплект монтажных инструментов для защитных лент 0.3 mm
Для установки защитной ленты имеется монтажный инструмент (А), для снятия ленты – съемная пластина (В). Более подробное описание процедуры монтажа защитных лент дается в разделе «Инструкции по монтажу защитных лент» RDEFI 82 070.

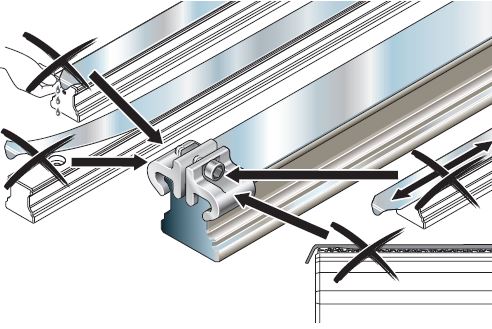

Фиксаторы ленты
Для крепления ленты фирма Rexroth использует фиксаторы ленты, которые способствуют:
- предотвращению случаев травматизма
- исключению случайного подъема ленты и попадания туда грязи
- креплению защитной ленты.
Номера деталей см. раздел «Принадлежности для стандартных направляющих рельсов».
Монтажные пробки
Более подробное описание процедуры установки монтажных пробок
приводится в разделе «Инструкции по монтажу защитной ленты» RDEFI 82 070.
Номера деталей для монтажных пробок см. раздел «Принадлежности для стандартных направляющих рельсов».
Комплект монтажных инструментов для защитных лент
Для установки защитной ленты имеется монтажный инструмент (А), для снятия ленты – съемная пластина (В).
Более подробное описание процедуры монтажа защитных лент дается в разделе «Инструкции по монтажу защитных лент» RDEFI 82 070.
| Типо- размер |
Номера деталей Инструмент + съемная пластина |
| 25 | R1619 210 80 |
| 30 | R1619 710 80 |
| 35 | R1619 310 60 |
| 45 | R1619 410 60 |
| 55 | R1619 510 60 |
| 65 | R1619 610 60 |
Оправка для создания скользящей посадки защитной ленты
Номера деталей указаны в таблице.
Более подробное описание процедуры монтажа защитных лент со скользящей посадкой дается в разделе «Инструкции по монтажу защитных лент» RDEFI 82 070.
| Типо- размер |
Номера деталей Отправка |
| 15 | R1619 115 10 |
| 20 | R1619 815 10 |
| 25 | R1619 215 10 |
| 30 | R1619 715 10 |
| 35 | R1619 315 30 |
| 45 | R1619 415 30 |
| 55 | R1619 515 30 |
| 65 | R1619 615 30 |
Фиксатор ленты
Для направляющих рельсов без резьбовых монтажных отверстий на торцах.
Фирма Rexroth рекомендует применение фиксаторов ленты, которые способствуют:
- предотвращению случайного подъема ленты и попадания туда грязи
- креплению защитной ленты.
Материалы:
Алюминиевый фиксатор ленты, анодированный.
Зажимной винт из коррозионностойкой стали.
Номера деталей для фиксатора ленты
| Типо- размер |
Фиксатор ленты (2 на единицу) Номера деталей  |
Набор фиксаторов (100 на единицу)  |
| 15 | R1619 139 50 | R1619 139 60 |
| 20 | R1619 839 50 | R1619 839 60 |
| 25 | R1619 239 50 | R1619 239 60 |
| 30 | R1619 739 50 | R1619 739 60 |
| 35 | R1619 739 50 | R1619 739 60 |
| 45 | R1619 439 50 | R1619 439 60 |
| 55 | R1619 539 50 | R1619 539 60 |
| 65 | R1619 639 50 | R1619 639 60 |
Защитные накладки
Для направляющих рельсов с резьбовыми монтажными отверстиями на торцах
Материал: черная пластмасса.
| Типо- размер |
Защитные накладки | |
| Фиксатор ленты (2 на единицу) Номера деталей  отдельно |
Набор фиксаторов (100 на единицу)  в комплекте с винтами |
|
| 15 | R1619 139 00 | R1619 139 20 |
| 20 | R1619 839 00 | R1619 839 20 |
| 25 | R1619 239 00 | R1619 239 20 |
| 30 | R1619 739 00 | R1619 739 20 |
| 35 | R1619 739 00 | R1619 739 20 |
| 45 | R1619 439 00 | R1619 439 20 |
| 55 | R1619 539 00 | R1619 539 20 |
| 65 | R1619 639 00 | R1619 639 20 |

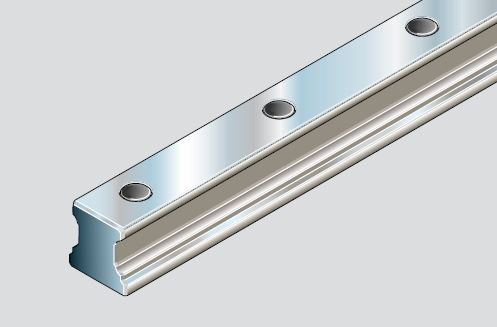

Пластмассовые пробки
| Типо - размер |
Номера деталей пластмассовые пробки |
| 15 | R1605 100 80 |
| 20 | R1605 800 80 |
| 25 | R1605 200 80 |
| 30 | R1605 300 80 |
| 35 | R1605 300 80 |
| 45 | R1605 400 90 |
| 55 | R1605 500 90 |
| 65 | R1605 600 90 |

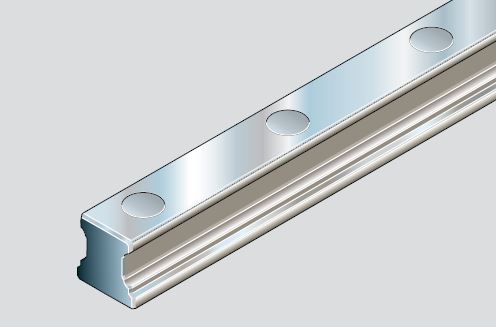

Стальные монтажные пробки
| Типо- размер |
Номера деталей стальныемонтажные пробки |
| 25 | R1606 200 75 |
| 30 | R1606 300 75 |
| 35 | R1606 300 75 |
| 45 | R1606 400 75 |
| 55 | R1606 500 75 |
| 65 | R1606 600 75 |

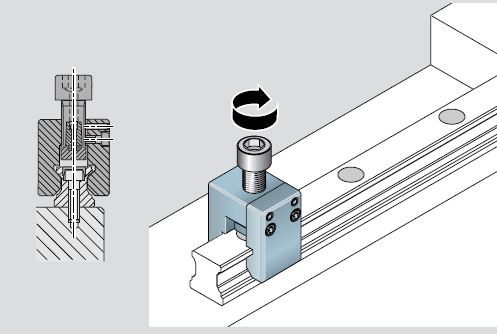

Приспособление для установки стальных монтажных пробок
Двухсекционный инструмент
Для установки стальных монтажных пробок возможна поставка монтажного инструмента с инструкциями.
| Типо- размер |
Номера деталей монтажный инструмент |
| 25* | R1619 210 10 |
| 30* | R1619 310 10 |
| 35 | R1619 310 10 |
| 45 | R1619 410 10 |
| 55 | R1619 510 10 |
| 65 | R1619 610 10 |
* По запросу также поставка одной секции Номера деталей: 1619 ... 00
