Для широких направляющих
Принадлежности к широким направляющим
Широкая смазочная плита, G 1/8
- Материал: алюминий
Инструкции по монтажу:
Детали, необходимые для установки опционных приспособлений на каретки, поставляются в комплекте со стандартными деталями. Может использоваться шприцмасленка каретки.
Более подробные указания по установке даются в «Инструкциях по монтажу шариковых рельсовых направляющих».
| Типо- размер |
Номера деталей |
Размеры (mm) | Вес (g) |
||||||
| A4 | B3 | H | H3 | H8 | N9 | S8 | |||
| 25/70 | R1670 211 30 | 101 | 16 | 35 | 29 | 7.7 | 8 | G 1/8 х 8 | 65 |
| 35/90 | R1670 311 30 | 129 | 16 | 50 | 41 | 8.3 | 8 | G 1/8 х 8 | 120 |

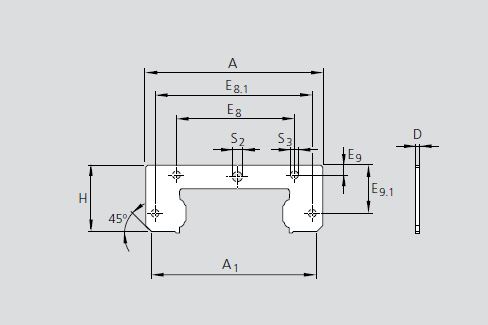

Широкий скребок
| Типо- размер |
Номера деталей |
Размеры (mm) | Вес (g) |
|||||||||
| A | A1 | H | E8 | E8.1 | E9 | E9.1 | S2 | S3 | D | |||
| 25/40 | R1670 810 00 | 64.5 | 61.5 | 22.8 | 36.0 | 57.5 | 3.0 | 15.0 | ∅4 | ∅4 | 1.0 | 10 |
| 25/70 | R1670 210 00 | 101.0 | 92.7 | 28.6 | 70.2 | 90.7 | 5.1 | 19.7 | ∅7 | ∅4 | 1.0 | 14 |
| 35/90 | R1670 310 00 | 129.0 | 124.2 | 40.8 | 79.0 | 116 | 5.6 | 28.7 | ∅7 | ∅4 | 1.0 | 25 |

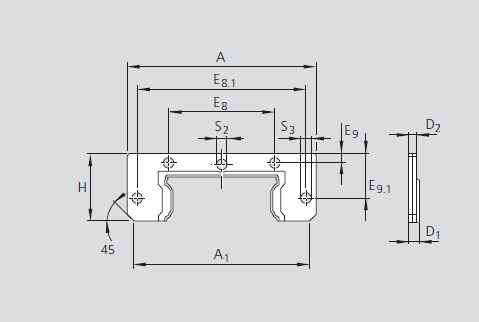

Двухсекционное торцевое уплотнение
| Типо- размер |
Номера деталей |
Размеры (mm) | Вес (g) |
||||||||||
| A | A1 | H | E8 | E8.1 | E9 | E9.1 | S2 | S3 | D1 | D2 | |||
| 25/40 | R1619 822 20 | 64.5 | 61.5 | 22.8 | 36.0 | 57.5 | 3.05 | 15.0 | ∅3.5 | ∅3.5 | 3.3 | 2.5 | 7.5 |
| 25/70 | R1619 222 20 | 101.0 | 96.6 | 28.6 | 70.2 | 90.7 | 5.0 | 19.7 | ∅7 | ∅4 | 3.3 | 2.5 | 14.5 |
| 35/90 | R1619 322 20 | 128.6 | 124.2 | 41.0 | 79.0 | 116 | 5.8 | 28.9 | ∅7 | ∅4 | 4.5 | 3.3 | 40.0 |

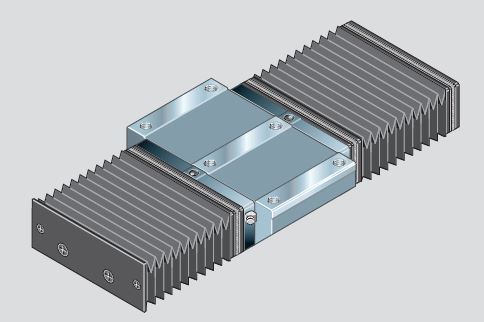

Широкий защитный рукав
- Материал: защитный рукав типа «гармошка», изготовленный из полиэфирной ткани с полиуретановым покрытием
Может использоваться шприцмасленка каретки.
Номера деталей, защитные рукава
| Типо- размер |
 |
 |
 |
|||
| Тип 2 с монтажной рамкой и торцевой пластиной |
Число гофр |
Тип 4 с двумя монтажными рамками |
Число гофр |
Тип 9 Защитный рукав отдельно (запасная часть) |
Число гофр |
|
| 20/40 | R1670 802 00 | ... | R1670 804 00 | ... | R1670 809 00 | ... |
| 25/70 | R1670 202 00 | ... | R1670 204 00 | ... | R1670 209 00 | ... |
| 35/90 | R1670 302 00 | ... | R1670 304 00 | ... | R1670 309 00 | ... |
Инструкции по монтажу
Защитные рукава поставляются в собранном виде и готовы к установке. В комплект поставки входят винты, с помощью которых рукава крепятся к направляющему рельсу.Для типа 2 в каждом торце рельса* необходимо подготовить резьбовые отверстия М4<8 глубиной 10 mm со снятой фаской 2 х 45°.
Могут использоваться шприцмасленки кареток.
* для типоразмера 20/40 только одно резьбовое отверстие в центре рельса.

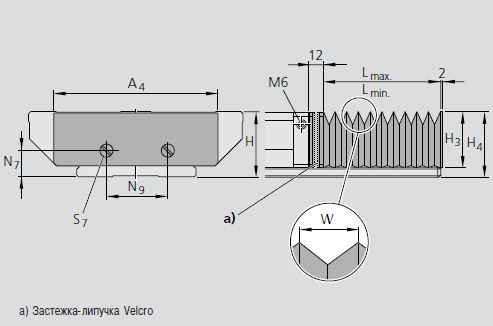

Размеры: защитные рукава
| Типо- размер |
Размеры (mm) | Коэф. U |
|||||||
| A4 | H | H3 | H4 | N7 | N9 | S7 | W | ||
| 20/40 | 73 | 27 | 31 | 35 | 11.5 | – | M4 | 19.9 | 1.12 |
| 25/70 | 101 | 35 | 29 | 35 | 14.0 | 26 | M4 | 12.9 | 1.25 |
| 35/90 | 128 | 50 | 42 | 49 | 21.5 | 40 | M4 | 19.9 | 1.18 |
Формула расчета защитного рукава

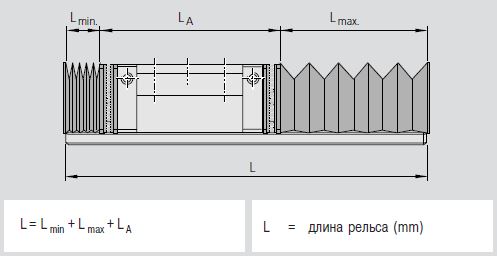

Формула расчета длины рельса
Монтажные принадлежности
Более подробные указания по установке таких принадлежностей, как смазочная плита, защитный рукав и т.д. даются в инструкциях по монтажу шариковых рельсовых направляющих RE 82 270.
