Каретка SNN R1694

Каретка R1694

Узкая нормальная низкая

Каретка без шариковой цепи: См. таблицу номеров изделий
Каретка с низкофрикционным уплотнением без шариковой цепи: Номера изделий R1694 xxx 11

Типо- размер	Класс точности	Номера изделий для класса предварительного натяга
		C0	C1
20	N	R1694 894 10	R1694 814 10
	H	R1694 893 10	R1694 813 10
25	N	R1694 294 10	R1694 214 10
	H	R1694 293 10	R1694 213 10

Типо- размер	Класс точности	Номера изделий для класса предварительного натяга
		C0
20	H	R1694 893 60
25	H	R1694 293 60

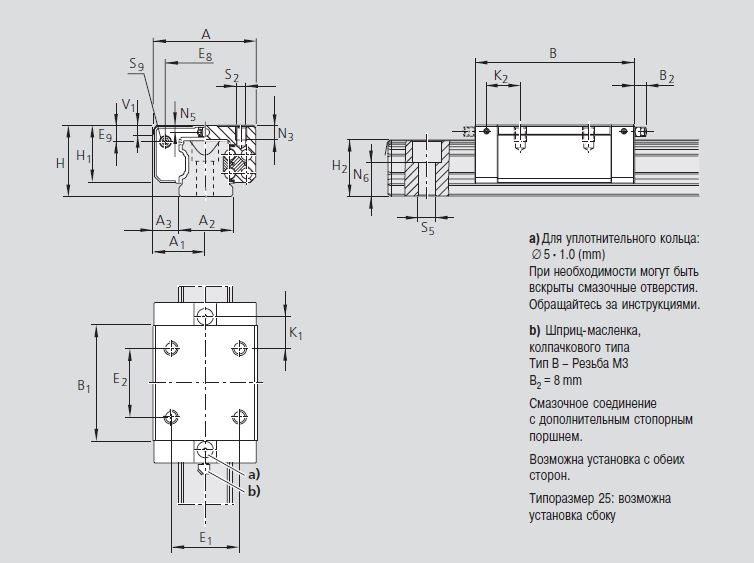

Чертеж каретки R1694

Размеры каретки R1694

¹⁾ Размер Н₂ с защитной лентой ²⁾ Размер Н₂ без защитной ленты

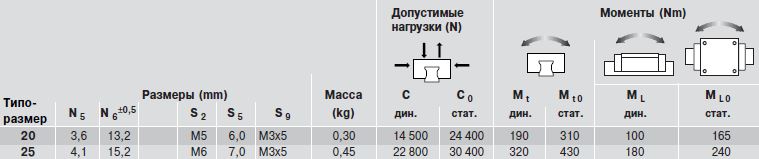

Допустимые нагрузки каретки R1694

Для расчета допустимых динамических нагрузок и моментов принятая базовая величина ресурса хода составляет 100 000 m. Однако часто базовый ресурс для такого расчета составляет только 50 000 m. В этом случае значения C, M_t и M_L из таблицы должны умножаться на 1,26.
