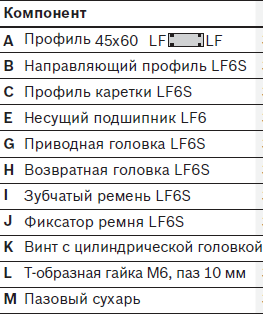

Компоненты направляющей LF6S

• компоненты для индивидуального создания направляющих на кулачковых роликах с приводом или без него

Спецификация направляющей на кулачковых роликах LF6S без привода

1) Сведения см. ниже

Спецификация направляющей на кулачковых роликах LF6S с приводом

1) L₃ = 2xL₂ - L₁ + 360
2) Сведения см. ниже

• направляющий профиль LF6S со встроенными направляющими штангами
• установка на несущих профилях MGE с пазом 10 мм или непосредственно на плоской поверхности

Материал: направл. профиль: анодированный алюминий
направляющая штанга: сплошной вал VA, индукционно закаленный, шлифованный

Форма поставки: несмазанные направляющие штанги, смазка согласно инструкции по монтажу 3 842 527 226 винт с цилиндр. головкой DIN 7984 – M6x20

Необходимые принадлежности: Т-образная гайка М6, паз 10 мм 3 842 530 285

• пазовый сухарь используется для центрирования при монтаже направляющего профиля в пазу профиля 10 мм

Материал: РА - полиамид, черного цвета

• несущий подшипник для изготовления каретки
• направление осуществляется по направляющей штанге
• кулачковые ролики на шариковых подшипниках, смазаны на весь срок службы
• смазочные фитили с накопителем для смазки направляющей штанги
• беззазорная установка кулачковых роликов посредством эксцентриковых болтов

Материал: корпус: алюминий, литой под давлением
кулачковый ролик: закал. шлифованная сталь

Комплектность поставки: включая крепежные элементы (FS)

Форма поставки: смазочные фитили не смазаны, смазка согласно инструкции по монтажу 3 842 527 226

• Профиль каретки для изготовления кареток LF6S

Материал: анодированный алюминий

• заглушка для профиля каретки LF6S
• используется с каретками без зубчато-ременного привода

Материал: РА - полиамид, черного цвета

• приводная головка для передачи приводного момента на зубчатый ремень
• для непосредственного монтажа двигателя или (вместе с соединительным валом) для установки редуктора с полым валом или муфты
• установка с помощью продольного стыкового соединителя прямо на профиль 45x60
• обработка профиля: глухое отверстие LF для продольного стыкового соединителя

Материал: анодированный алюминий
полый вал: оцинкованная сталь
заглушки: РА - полиамид, черного цвета

Комплектность поставки: включая крепежные элементы (FS), заглушки

Принадлежности: фланец; редуктор ; серводвигатели

• возвратная головка для изменения направления движения и натяжения зубчатого ремня
• установка с помощью продольного стыкового соединителя прямо на профиль
• обработка профиля: глухое отверстие LF для продольного стыкового соединителя

Материал: анодированный алюминий
полый вал: оцинкованная сталь
заглушки: РА - полиамид, черного цвета

Комплектность поставки: включая крепежные элементы (FS), заглушки

• фиксатор ремня для закрепления зубчатого ремня на лицевом торце каретки
• содержит все соединительные детали для установки на профиль каретки LF6S

Материал: алюминий, черного цвета, лакокрасочное покрытие

Комплектность поставки: включая крепежные элементы (FS)

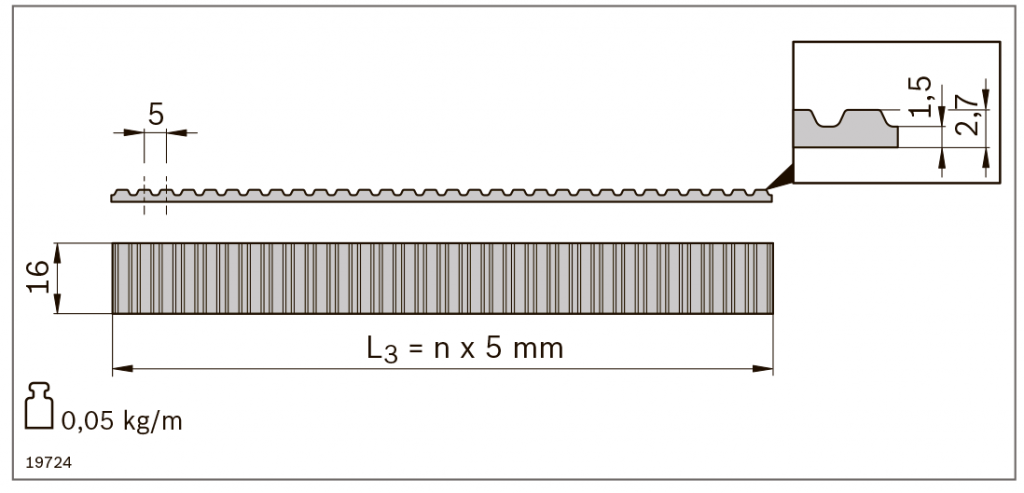

• зубчатый ремень для привода каретки
• шаг зубчатого ремня: AT5

Материал: полиуретан, армированный стальным кордом
1) L₃ = 2xL₂ - L₁ + 360
