Компоненты для направляющей LF20C

Компоненты для направляющей LF20C

LF20C без привода

  • компоненты для индивидуального создания направляющих на кулачковых роликах с приводом или без него

Спецификация направляющей на кулачковых роликах LF20C без привода

komponenty-napravljajushhej-lf20c 2

Артикул Шт.
3 842 990 416 / L2 3842990416 1
3 842 992 441 /L2 3842992441
3 842 993 969 /L2 3842993969
3 842 992 927 /
305 мм
3842992927
3 842 511 783 3842511783 6
3 842 535 663 3842535663 4
3 842 242 400 3842242400 4

LF20C с приводом

Спецификация направляющей на кулачковых роликах LF20C с приводом

komponenty-napravljajushhej-lf20c 4

Артикул Шт.
3 842 992 898 / L2 3842992898 1
3 842 992 441 / L2 3842992441
3 842 993 969 / L2 3842993969
3 842 992 927 /
305 мм
3842992927
3 842 511 783 3842511783 6
3 842 535 663 3842535663  4
3 842 526 867 3842526867 1
3 842 526 869 3842526869 1
3 842 994 662 / L31) 3842994662 1
3 842 535 680 3842535680 2

1) L3 = 2xL2 - L1 + 780

komponenty-napravljajushhej-lf20c 5

Зажимной профиль 3842992441

  • зажимной профиль защелкивается в любом из пазов 10 мм несущего профиля, и к нему крепятся направляющие штанги
Зажимной профиль L2 (мм) Артикул
LF20C 150 ... 3000 3 842 992 441 / L2 3842992441
3000 3 842 518 898 3842518898

Материал: анодированный алюминий

Направляющая штанга 3842993969

  • направляющая штанга запрессовывается в зажимной профиль
  • несущий подшипник движется по направляющей штанге
Направляющая штанга L2 (мм) Артикул
LF20 150 ... 2900 3 842 993 969 / L2 3842993969
2900 3 842 539 416 3842539416

Материал: сплошной вал VA, индукционно закаленный и шлифованный

Форма поставки: не смазана, смазка согласно инструкции по монтажу 3 842 527 226

komponenty-napravljajushhej-lf20c 8

  • несущий подшипник для изготовления каретки
  • опорный подшипник для выносной консоли для восприятия внецентренных сил
  • направляющий рельс для поддержки опорных подшипников

Несущий подшипник 3842535663

  • несущий подшипник для изготовления каретки
  • направляющая штанга в качестве направляющей
  • кулачковые ролики на шариковых подшипниках, смазаны на весь срок службы
  • смазочные фитили с накопителем для смазки направляющей штанги
  • беззазорная установка кулачковых роликов посредством эксцентриковых болтов
  • замена смазочных фитилей возможна в смонтированном состоянии с торца
Несущий подшипник FS Артикул
 LF20 4xFS1 3 842 535 663 3842535663

Материал: корпус: алюминий, литой под давлением
кулачковый ролик: закаленная шлифованная сталь

Комплектность поставки: включая крепежные элементы (FS)

Форма поставки: смазочные фитили не смазаны, смазка согласно инструкции по монтажу 3 842 527 226

komponenty-napravljajushhej-lf20c 10

Опорный подшипник 3842535665

  • опорный подшипник для выносной консоли для восприятия внецентренных сил
  • для работы с опорой в виде направляющего рельса
  • кулачковые ролики на шариковых подшипниках, смазаны на весь срок службы
  • смазочные фитили с накопителем для смазки направляющей штанги
  • беззазорная установка кулачковых роликов посредством эксцентриковых болтов
  • замена смазочных фитилей возможна в смонтированном состоянии с торца
Опорный подшипник FS Артикул
 LF20 4xFS1 3 842 535 665 3842535665

Материал: корпус: алюминий, литой под давлением
кулачковый ролик: закаленная шлифованная сталь

Комплектность поставки: включая крепежные элементы (FS)

Форма поставки: смазочные фитили не смазаны, смазка согласно инструкции по монтажу 3 842 527 226

komponenty-napravljajushhej-lf20c 12

Направляющий рельс 3842994702

  • направляющий рельс для поддержки опорных подшипников
Направляющий рельс L (мм) Артикул
 LF20 120 ... 2000 3 842 994 702 / L 3842994702

Материал: закаленная шлифованная сталь

Принадлежности: винт с цилиндрической головкой DIN 912 – M6x16
Т-образная гайка М6, паз 10 мм (3 842 530 285)

Форма поставки: без смазки, смазка согласно инструкции по монтажу 3 842 527 226

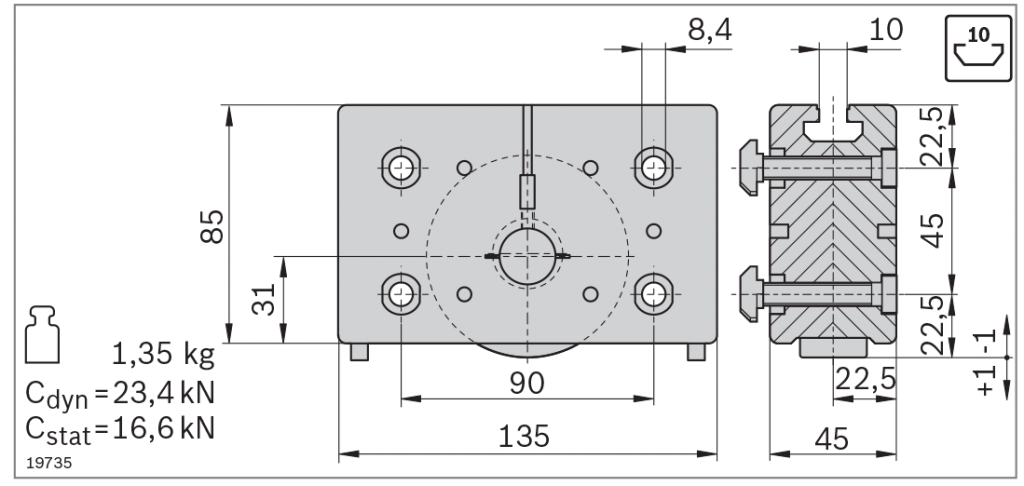

Приводная головка 3842526867

  • приводная головка для передачи приводного момента на зубчатый ремень
  • для непосредственного монтажа двигателя или (в связке с соединительным валом) для установки редуктора с полым валом или муфты
  • установка с помощью продольного стыкового соединителя прямо на профиль (соединитель содержится в комплекте поставки)
  • обработка профиля: глухое отверстие LF для продольного стыкового соединителя
Приводная головка FS Артикул
 LF20C 4xFS2, 2xFS3 3 842 526 867 3842526867

Материал: приводная головка: анодированный алюминий
полый вал: оцинкованная сталь

Комплектность поставки: включая крепежные элементы (FS), заглушки

Принадлежности: фланец; редуктор; серводвигатели

komponenty-napravljajushhej-lf20c 15

Возвратная головка 3842526869

  • возвратная головка для изменения направления движения и натяжения зубчатого ремня
  • установка с помощью продольного стыкового соединителя прямо на профиль (соединитель содержится в комплекте поставки)
  • обработка профиля: глухое отверстие LF для продольного стыкового соединителя
Возвратная головка FS Артикул
 LF20C 4xFS2, 2xFS3 3 842 526 869 3842526869

Материал: возвратная головка: анодированный алюминий
полый вал: оцинкованная сталь
заглушки: РА - полиамид, черного цвета

Комплектность поставки: включая крепежные элементы (FS), заглушки

komponenty-napravljajushhej-lf20c 17

Фиксатор ремня 3842535680

  • фиксатор ремня, подходящий для каретки из несущего профиля 45x180
  • все соединительные детали для монтажа на торцевую часть профиля (LF12S) или в паз (LF12C), содержатся в комплекте
  • обработка несущего профиля 45x180 для каретки LF12S: M12
Фиксатор ремня FS Артикул
 LF20 2xFS4, 2xFS5,
2xFS6, 2xFS7, 4xFS8
3 842 535 680 3842535680

Материал: алюминий, черного цвета, лакокрасочное покрытие

Комплектность поставки: включая крепежные элементы (FS)

komponenty-napravljajushhej-lf20c 19

Зубчатый ремень 3842994662

  • зубчатый ремень для привода каретки
  • шаг зубчатого ремня: AT10
Зубчатый ремень L3 (мм) Артикул
LF20 300 ... 50000 3 842 994 662 / L31) 3842994662
50000 3 842 513 648 3842513648

1) L3 = 2xL2 - L1 + 780

Материал: полиуретан, армированный стальным кордом
