Моментные втулки
Моментные шариковые втулки, R0696 0..
Тип 1: одна шариковая направляющая дорожка
Моментные шариковые втулки, R0696 3..
Тип 2: две шариковые направляющие дорожки
Конструкция
- Пластмассовые сепаратор и наружная гильза
- Закаленные стальные вкладыши
- Шарики из антифрикционной подшипниковой стали
- Прецизионный стальной вал с шариковой направляющей дорожкой
- Закаленный стальной регулировочный винт
- Стальная стопорная гайка
| Вал ∅ d [mm] |
Номера изделий Моментные шариковые втулки с валом | |||||
| стандартная длина по таблице |
длина вала 900 mm |
длина вала 1200 mm |
длина вала 2000 mm |
вал заданной длины1) |
вал обработан по чертежу |
|
| 12 | R0696 012 80 | R0696 012 85 | R0696 012 87 | R0696 012 88 | R0696 012 89 | R0696 012 86 |
| 16 | R0696 016 80 | R0696 016 85 | R0696 016 87 | R0696 016 88 | R0696 016 89 | R0696 016 86 |
| 20 | R0696 020 80 | R0696 020 85 | R0696 020 87 | R0696 020 88 | R0696 020 89 | R0696 020 86 |
| 25 | R0696 025 80 | R0696 025 85 | R0696 025 87 | R0696 025 88 | R0696 025 89 | R0696 025 86 |
| 30 | R0696 030 80 | R0696 030 85 | R0696 030 87 | R0696 030 88 | R0696 030 89 | R0696 030 86 |
| 40 | R0696 040 80 | R0696 040 85 | R0696 040 87 | R0696 040 88 | R0696 040 89 | R0696 040 86 |
| 50 | R0696 050 80 | R0696 050 85 | R0696 050 87 | R0696 050 88 | R0696 050 89 | R0696 050 86 |
Номера изделий: моментные шариковые втулки без вала: R0696 0.. 00
| Вал ∅ d [mm] |
Номера изделий Моментные шариковые втулки с валом | |||||
| стандартная длина по таблице |
длина вала 900 mm |
длина вала 1200 mm |
длина вала 2000 mm |
вал заданной длины1) |
вал обработан по чертежу |
|
| 20 | R0696 320 80 | R0696 320 85 | R0696 320 87 | R0696 320 88 | R0696 320 89 | R0696 320 86 |
| 25 | R0696 325 80 | R0696 325 85 | R0696 325 87 | R0696 325 88 | R0696 325 89 | R0696 325 86 |
| 30 | R0696 330 80 | R0696 330 85 | R0696 330 87 | R0696 330 88 | R0696 330 89 | R0696 330 86 |
| 40 | R0696 340 80 | R0696 340 85 | R0696 340 87 | R0696 340 88 | R0696 340 89 | R0696 340 86 |
| 50 | R0696 350 80 | R0696 350 85 | R0696 350 87 | R0696 350 88 | R0696 350 89 | R0696 350 86 |
Номера изделий: моментные шариковые втулки без вала: R0696 3.. 00
1) Может поставляться также с полым валом, начиная с ∅ 25: R0696…69 или с валом из нержавеющей стали по ст. ISO 68317 / EN 10088: R0696…79.
| Вал ∅ d [mm] |
Номера изделий Уплотнительные кольца |
|
| Тип 1 | Тип 2 | |
| 12 | R1331 112 00 | – |
| 16 | R1331 116 00 | – |
| 20 | R1331 120 00 | R1331 320 00 |
| 25 | R1331 125 00 | R1331 325 00 |
| 30 | R1331 130 00 | R1331 330 00 |
| 40 | R1331 140 00 | R1331 340 00 |
| 50 | R1331 150 00 | R1331 350 00 |
Уплотнительные кольца заказываются отдельно.

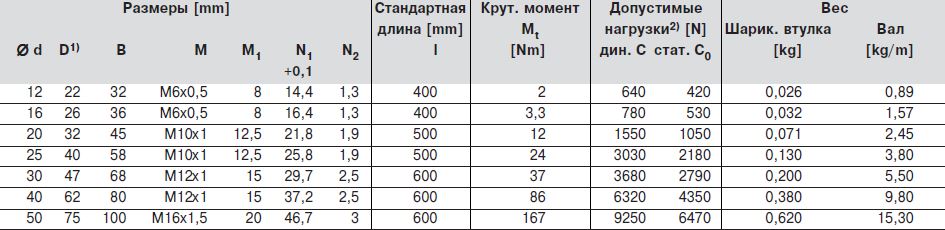

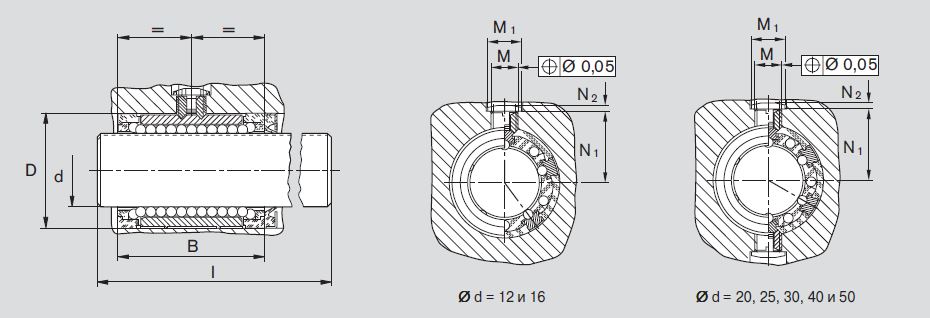

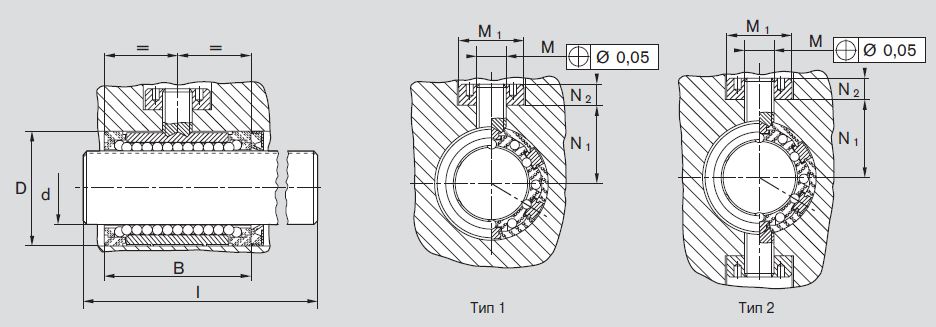

Размеры
1) Рекомендуемое монтажное отверстие: DJS7.
2) Для допустимой нагрузки указаны минимальные значения, так как не всегда возможно точно определить место и направление нагрузки.
Значения допустимых динамических нагрузок рассчитаны исходя из номинального пробега 100000 m. Для номинальной длины пробега 50000 m представленные в таблице значения C необходимо умножить на коэффициент 1,26.
Уплотнительное кольцо
Конструкция
- Металлический корпус
- Уплотнительное кольцо из эластомера
3) Внешний диаметр D выполнен с припуском прибл. 0,1 mm. Дополнительная фиксация не требуется.
Моментные компактные шариковые втулки, R0720
Конструкция
- Пластмассовый сепаратор и наружная гильза
- Закаленные стальные вкладыши
- Шарики из антифрикционной подшипниковой стали
- Прецизионный стальной вал с шариковой направляющей дорожкой
- Закаленный стальной регулировочный винт
- Стальной стопорный винт
Одна шариковая направляющая дорожка для валов ∅ d = 12 и 16 mm
Две шариковые направляющие дорожки для валов ∅ d = 20 mm и больше
| Вал ∅ d [mm] |
Номера изделий Моментные шариковые втулки с валом | |||||
| стандартная длина по таблице |
длина вала 900 mm |
длина вала 1200 mm |
длина вала 2000 mm |
вал заданной длины1) |
вал обработан по чертежу |
|
| 12 | R0720 012 80 | R0720 012 85 | R0720 012 87 | R0720 012 88 | R0720 012 89 | R0720 012 86 |
| 16 | R0720 016 80 | R0720 016 85 | R0720 016 87 | R0720 016 88 | R0720 016 89 | R0720 016 86 |
| 20 | R0720 020 80 | R0720 020 85 | R0720 020 87 | R0720 020 88 | R0720 020 89 | R0720 020 86 |
| 25 | R0720 025 80 | R0720 025 85 | R0720 025 87 | R0720 025 88 | R0720 025 89 | R0720 025 86 |
| 30 | R0720 030 80 | R0720 030 85 | R0720 030 87 | R0720 030 88 | R0720 030 89 | R0720 030 86 |
| 40 | R0720 040 80 | R0720 040 85 | R0720 040 87 | R0720 040 88 | R0720 040 89 | R0720 040 86 |
| 50 | R0720 050 80 | R0720 050 85 | R0720 050 87 | R0720 050 88 | R0720 050 89 | R0720 050 86 |
Номера изделий: моментные компактные шариковые втулки без вала:
Типоразмеры ∅ 12 и 16: R0720 0.. 00
Типоразмеры ∅ от 20 до 50: R0720 3.. 00
1) Может поставляться также с полым валом, начиная с ∅ 25: R0720 ... 69 или с валом из нержавеющей стали по ст. ISO 68317 / EN 10088: R0720 ... 79.
| Вал ∅ d [mm] |
Номера изделий Уплотнительные кольца |
| 12 | R1331 112 00 |
| 16 | R1331 116 00 |
| 20 | R1331 320 00 |
| 25 | R1331 325 00 |
| 30 | R1331 330 00 |
| 40 | R1331 340 00 |
| 50 | R1331 350 00 |
Уплотнительные кольца заказываются отдельно.

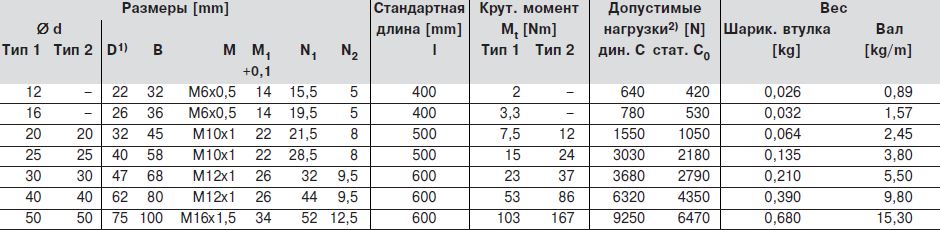

Размеры
1) Рекомендуемое монтажное отверстие: DК6.
2) Для допустимой нагрузки указаны минимальные значения, так как не всегда возможно точно определить место и направление нагрузки.
Значения допустимых динамических нагрузок рассчитаны исходя из номинального пробега 100000 m. Для номинальной
длины пробега 50000 m представленные в таблице значения C необходимо умножить на коэффициент 1,26.
Уплотнительное кольцо
Конструкция
- Металлический корпус
- Уплотнительное кольцо из эластомера
3) Внешний диаметр D выполнен с припуском прибл. 0,1 mm. Дополнительная фиксация не требуется.
Моментные шариковые втулки, R0724 с четырьмя шариковыми направляющими дорожками
Конструкция
- Закаленная и шлифованная гильза
- Пластмассовый сепаратор
- Шарики из антифрикционной подшипниковой стали
- Встроенное уплотнительное кольцо
- Шпонка для передачи крутящего момента
- Смазываемые в дальнейшем
| Вал ∅ d [mm] |
Номера изделий | Вес [kg] |
| 4 | R0724 204 00 | 0.0065 |
| 6 | R0724 206 00 | 0.019 |
| 8 | R0724 208 00 | 0.023 |
| 10 | R0724 210 00 | 0.054 |
| 13 | R0724 213 00 | 0.07 |
| 16 | R0724 216 00 | 0.15 |
| 20 | R0724 220 00 | 0.20 |
| 25 | R0724 225 00 | 0.22 |
| 30 | R0724 230 00 | 0.35 |
| 40 | R0724 240 00 | 0.81 |
| 50 | R0724 250 00 | 1.50 |
Моментные шариковые втулки, R0725 фланцевые с четырьмя шариковыми направляющими дорожками
Моментные шариковые втулки, R0726 миниатюрные фланцевые с четырьмя шариковыми направляющими дорожками
Конструкция
- Закаленная и шлифованная гильза
- Пластмассовый сепаратор
- Шарики из антифрикционной подшипниковой стали
- Встроенное уплотнительное кольцо
- Смазываемые в дальнейшем
| Вал ∅ d [mm] |
Номера изделий | Вес [kg] |
| 6 | R0725 206 00 | 0.037 |
| 8 | R0725 208 00 | 0.042 |
| 10 | R0725 210 00 | 0.094 |
| 13 | R0725 213 00 | 0.10 |
| 16 | R0725 216 00 | 0.20 |
| 20 | R0725 220 00 | 0.22 |
| 25 | R0725 225 00 | 0.32 |
| 30 | R0725 230 00 | 0.51 |
| 40 | R0725 240 00 | 1.15 |
| 50 | R0725 250 00 | 2.10 |
| Вал ∅ d [mm] |
Номера изделий | Вес [kg] |
| 6 | R0726 206 00 | 0.029 |
| 8 | R0726 208 00 | 0.035 |
| 10 | R0726 210 00 | 0.075 |
Примечание:
Подходящие валы см. "Прецизионные стальные валы R0724 0 с четырьмя шариковыми направляющими канавками".
Значения допустимых динамических нагрузок рассчитаны исходя из номинального пробега 100000 m. Для номинальной длины пробега 50000 m представленные в таблице значения C необходимо умножить на коэффициент 1,26.
Указания по монтажу:
Рекомендуемый допуск отверстия в корпусе: Н6 или Н7. Радиальный зазор: прибл. ±5 μm; с предварительным натягом по запросу. Если вал снимался, необходимо отпустить регулировочные винты и отрегулировать моментную шариковую втулку вновь, выровняв шариковые направляющие дорожки и уплотнительные кольца относительно друг друга и не
допуская перекоса.

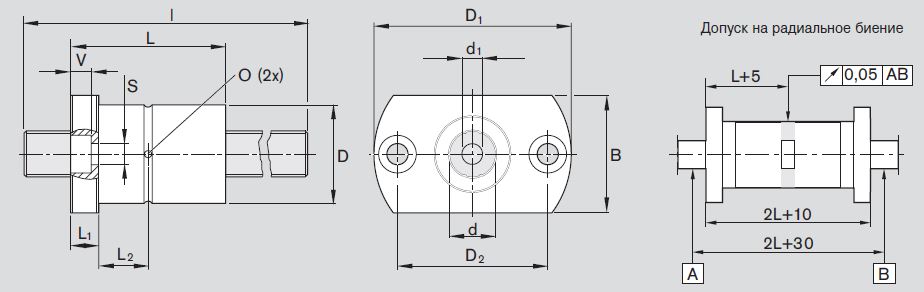

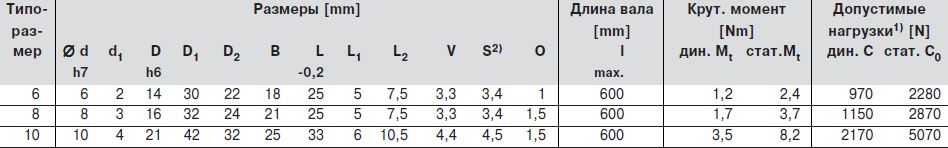

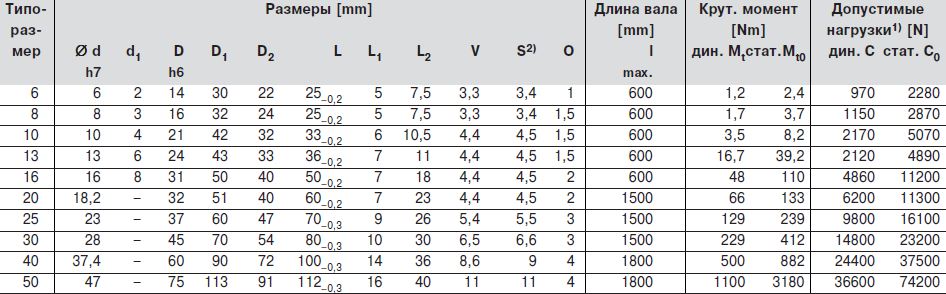

Размеры R0725
Размеры R0726
1) Для допустимой нагрузки указаны минимальные значения, так как не всегда возможно точное определение места и направления нагрузки.
2) Монтажные винты по ст. ISO 47628.8.
Моментные шариковые втулки, R0727 поворотные фланцевые с четырьмя шариковыми направляющими дорожками
Конструкция
- Закаленная и шлифованная гильза
- Пластмассовый сепаратор
- Шарики из антифрикционной подшипниковой стали
- Встроенное уплотнительное кольцо
- Встроенный перекрестно роликовый подшипник
| Вал ∅ d [mm] |
Номера изделий | Вес [kg] |
| 20 | R0727 220 00 | 0,45 |
| 25 | R0727 225 00 | 0,75 |
| 30 | R0727 230 00 | 1,25 |
| 40 | R0727 240 00 | 2,30 |
Примечание:
Подходящие валы см. "Прецизионные стальные валы R0724 0 с четырьмя шариковыми направляющими канавками".

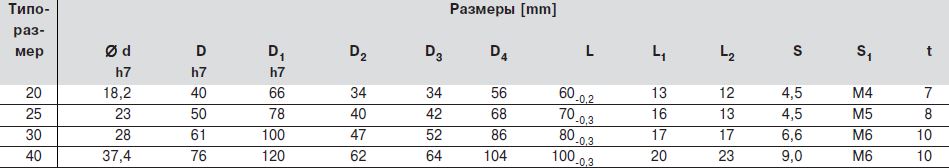

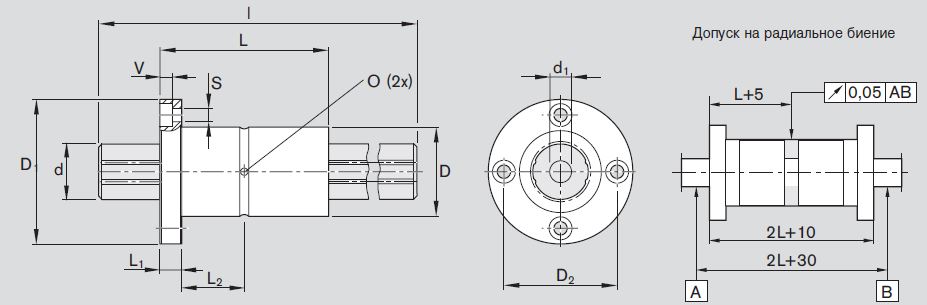

Размеры

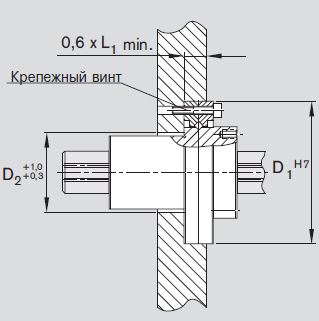

Рекомендации по установке
1) Для допустимой нагрузки указаны минимальные значения, так как не всегда возможно точное определение места и направления нагрузки.
Значения допустимых динамических нагрузок рассчитаны исходя из номинального пробега 100000 m. Для номинальной
длины пробега 50000 m представленные в таблице значения C необходимо умножить на коэффициент 1,26.
Указания по монтажу:
Рекомендуемый допуск отверстия в корпусе: Н6 или Н7. Радиальный зазор: прибл. ±5 μm; с предварительным натягом по запросу. Если вал снимался, необходимо выровнять шариковые направляющие дорожки и уплотнительные кольца относительно друг друга, не допуская перекоса.

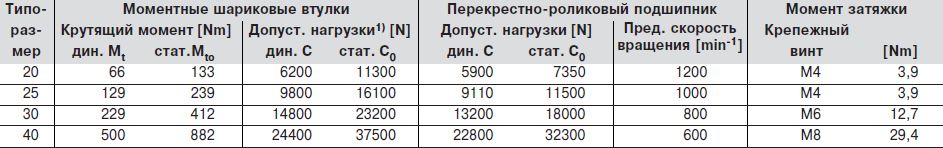

Не отпускайте фланцевое винтовое соединение (перекрестнороликовый подшипник). Поэтапно зажмите крепежный винт до значений, указанных в таблице.
