Моментные линейные устройства

Линейные устройства, R1098 2..
Тип 1: одна шариковая направляющая дорожка

Линейные устройства, R1098 5..
Тип 2: две шариковые направляющие дорожки

Конструкция

Прецизионный корпус, облегченная серия (алюминий)
Моментная шариковая втулка
Прецизионный стальной вал с шариковой направляющей дорожкой
Передающие крутящий момент стальные вкладыши с установленным заводомизготовителем нулевым зазором
Наружные уплотнительные кольца
Устойчивость к опрокидывающим нагрузкам: см. "Линейные устройства Тандем"
Смазываемые в дальнейшем

Вал ∅ d [mm]	Номера изделий Моментные шариковые втулки с валом
Вал ∅ d [mm]	стандартная длина по таблице	длина вала 900 mm	длина вала 1200 mm	длина вала 2000 mm	вал заданной длины¹⁾	вал обработан по чертежу
12	R1098 212 80	R1098 212 85	R1098 212 87	R1098 212 88	R1098 212 89	R1098 212 86
16	R1098 216 80	R1098 216 85	R1098 216 87	R1098 216 88	R1098 216 89	R1098 216 86
20	R1098 220 80	R1098 220 85	R1098 220 87	R1098 220 88	R1098 220 89	R1098 220 86
25	R1098 225 80	R1098 225 85	R1098 225 87	R1098 225 88	R1098 225 89	R1098 225 86
30	R1098 230 80	R1098 230 85	R1098 230 87	R1098 230 88	R1098 230 89	R1098 230 86
40	R1098 240 80	R1098 240 85	R1098 240 87	R1098 240 88	R1098 240 89	R1098 240 86
50	R1098 250 80	R1098 250 85	R1098 250 87	R1098 250 88	R1098 250 89	R1098 250 86

Линейные устройства, R1098 5..

Вал ∅ d [mm]	Номера изделий Моментные шариковые втулки с валом
Вал ∅ d [mm]	стандартная длина по таблице	длина вала 900 mm	длина вала 1200 mm	длина вала 2000 mm	вал заданной длины¹⁾	вал обработан по чертежу
20	R1098 520 80	R1098 520 85	R1098 520 87	R1098 520 88	R1098 520 89	R1098 520 86
25	R1098 525 80	R1098 525 85	R1098 525 87	R1098 525 88	R1098 525 89	R1098 525 86
30	R1098 530 80	R1098 530 85	R1098 530 87	R1098 530 88	R1098 530 89	R1098 530 86
40	R1098 540 80	R1098 540 85	R1098 540 87	R1098 540 88	R1098 540 89	R1098 540 86
50	R1098 550 80	R1098 550 85	R1098 550 87	R1098 550 88	R1098 550 89	R1098 550 86

¹⁾ Может поставляться также с полым валом, начиная с ∅ 25: R1098..69 или с валом из
нержавеющей стали по ст. ISO 68317 / EN 10088: R1098…79.

Размеры

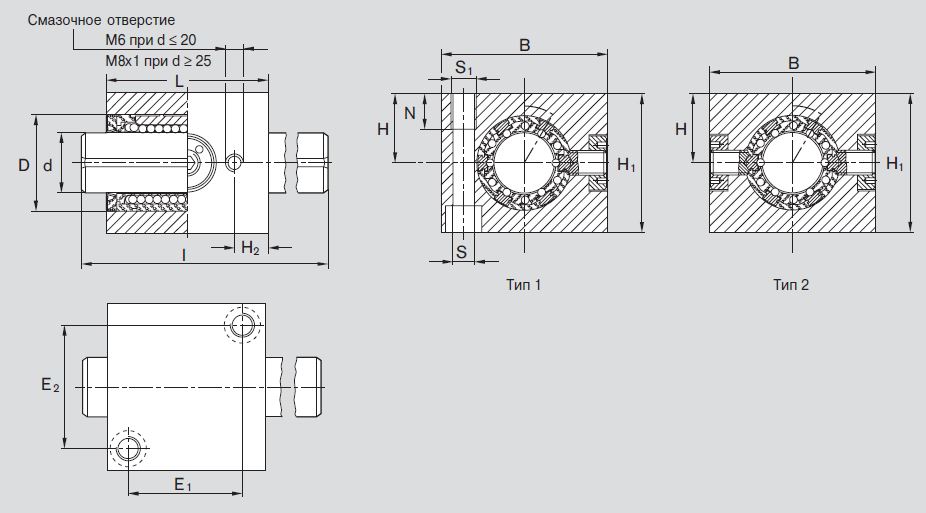

Чертеж шариковых втулок R1098 2.., R1098 5..

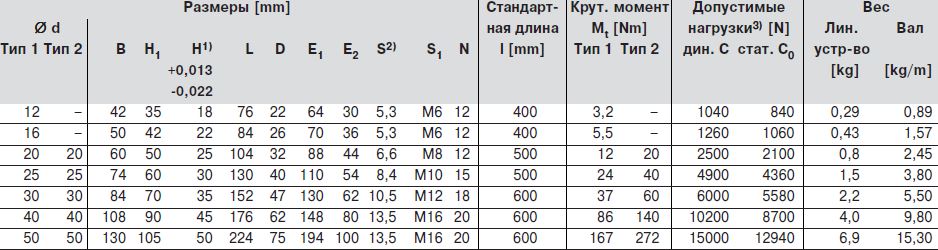

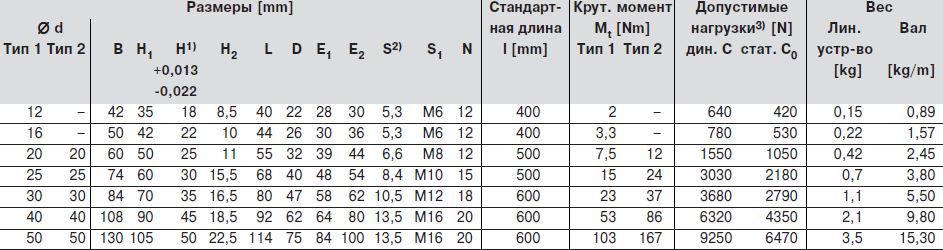

Размеры шариковых втулок R1098 2.., R1098 5..

¹⁾ Если на одном валу устанавливаются два линейных устройства или больше, то они обрабатываются до одного и того же размера Н посредством шлифовки после сборки. В этом случае размер Н делается на 0.5 mm меньше.
²⁾ Монтажные винты по ст. ISO 47628.8.
³⁾ Для допустимой нагрузки указаны минимальные значения, так как не всегда возможно точное определение места и направления нагрузки.

Значения допустимых динамических нагрузок рассчитаны исходя из номинального пробега 100000 m. Для номинальной
длины пробега 50000 m представленные в таблице значения C необходимо умножить на коэффициент 1,26.

Указания по смазке: смазку производить через смазочное отверстие только с установленным валом; добавлять смазку до
тех пор, пока не появятся ее излишки.

Линейные устройства, R1099 2..
Тип 1: одна шариковая направляющая дорожка

Линейные устройства, R1099 5..
Тип 2: две шариковые направляющие дорожки

Конструкция

Прецизионный сдвоенный корпус, облегченная серия (алюминий)
Две моментные шариковые втулки
Прецизионный стальной вал с шариковой направляющей дорожкой
Передающие крутящий момент стальные вкладыши с установленным заводомизготовителем нулевым зазором
Наружные уплотнительные кольца
Устойчивость к опрокидывающим нагрузкам
Смазываемые в дальнейшем

Вал ∅ d [mm]	Номера изделий Моментные шариковые втулки с валом
Вал ∅ d [mm]	стандартная длина по таблице	длина вала 900 mm	длина вала 1200 mm	длина вала 2000 mm	вал заданной длины¹⁾	вал обработан по чертежу
12	R1099 212 80	R1099 212 85	R1099 212 87	R1099 212 88	R1099 212 89	R1099 212 86
16	R1099 216 80	R1099 216 85	R1099 216 87	R1099 216 88	R1099 216 89	R1099 216 86
20	R1099 220 80	R1099 220 85	R1099 220 87	R1099 220 88	R1099 220 89	R1099 220 86
25	R1099 225 80	R1099 225 85	R1099 225 87	R1099 225 88	R1099 225 89	R1099 225 86
30	R1099 230 80	R1099 230 85	R1099 230 87	R1099 230 88	R1099 230 89	R1099 230 86
40	R1099 240 80	R1099 240 85	R1099 240 87	R1099 240 88	R1099 240 89	R1099 240 86
50	R1099 250 80	R1099 250 85	R1099 250 87	R1099 250 88	R1099 250 89	R1099 250 86

Линейные устройства, R1099 5..

Вал ∅ d [mm]	Номера изделий Моментные шариковые втулки с валом
Вал ∅ d [mm]	стандартная длина по таблице	длина вала 900 mm	длина вала 1200 mm	длина вала 2000 mm	вал заданной длины¹⁾	вал обработан по чертежу
20	R1099 520 80	R1099 520 85	R1099 520 87	R1099 520 88	R1099 520 89	R1099 520 86
25	R1099 525 80	R1099 525 85	R1099 525 87	R1099 525 88	R1099 525 89	R1099 525 86
30	R1099 530 80	R1099 530 85	R1099 530 87	R1099 530 88	R1099 530 89	R1099 530 86
40	R1099 540 80	R1099 540 85	R1099 540 87	R1099 540 88	R1099 540 89	R1099 540 86
50	R1099 550 80	R1099 550 85	R1099 550 87	R1099 550 88	R1099 550 89	R1099 550 86

1)Может поставляться также с полым валом, начиная с ∅ 25: R1099 ... 69 или с валом из нержавеющей стали по ст. ISO 68317 / EN 10088: R1099 ... 79.

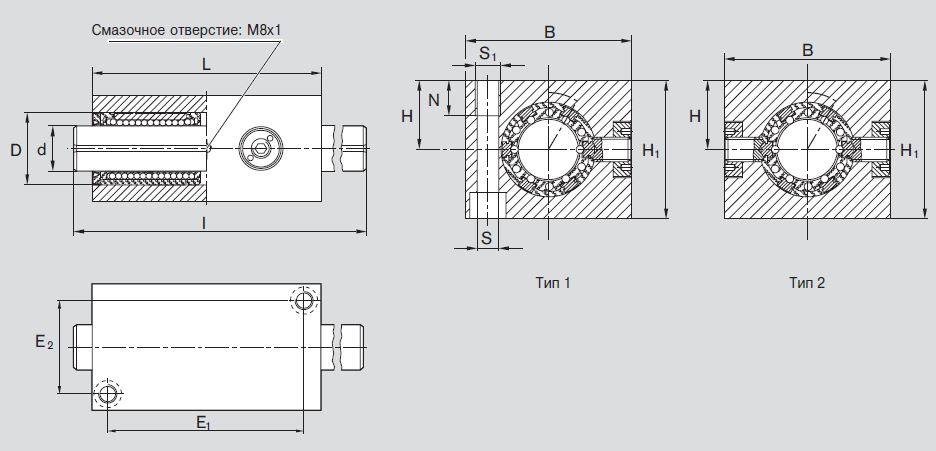

Размеры

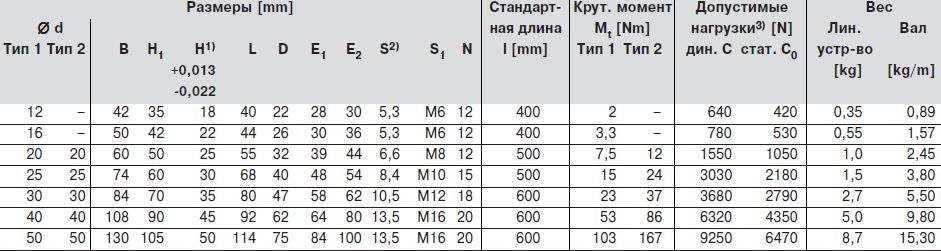

Размеры шариковых втулок R1099 2.., R1099 5..

¹⁾ Если на одном валу устанавливаются два линейных устройства или более, то они обрабатываются до одного и того же размера Н посредством шлифовки после сборки. В этом случае размер Н делается на 0,5 mm меньше.
²⁾ Монтажные винты по ст. ISO 47628.8.
³⁾ Допустимая нагрузка указана для случая, когда обе шариковые втулки нагружены одинаково. Для допустимой нагрузки указаны минимальные значения, так как не всегда возможно точное определение места и направления нагрузки.

Линейные устройства, R1096 2..
Тип 1: одна шариковая направляющая дорожка

Линейные устройства, R1096 5..
Тип 2: две шариковые направляющие дорожки

Конструкция

Прецизионный стальной корпус
Моментная шариковая втулка
Прецизионный стальной вал с шариковой направляющей дорожкой
Передающие крутящий момент стальные вкладыши с установленным заводомизготовителем нулевым зазором
Наружные уплотнительные кольца
Устойчивость к опрокидывающим нагрузкам: см. "Линейные устройства Тандем"

Вал ∅ d [mm]	Номера изделий Моментные шариковые втулки с валом
Вал ∅ d [mm]	стандартная длина по таблице	длина вала 900 mm	длина вала 1200 mm	длина вала 2000 mm	вал заданной длины¹⁾	вал обработан по чертежу
12	R1096 212 80	R1096 212 85	R1096 212 87	R1096 212 88	R1096 212 89	R1096 212 86
16	R1096 216 80	R1096 216 85	R1096 216 87	R1096 216 88	R1096 216 89	R1096 216 86
20	R1096 220 80	R1096 220 85	R1096 220 87	R1096 220 88	R1096 220 89	R1096 220 86
25	R1096 225 80	R1096 225 85	R1096 225 87	R1096 225 88	R1096 225 89	R1096 225 86
30	R1096 230 80	R1096 230 85	R1096 230 87	R1096 230 88	R1096 230 89	R1096 230 86
40	R1096 240 80	R1096 240 85	R1096 240 87	R1096 240 88	R1096 240 89	R1096 240 86
50	R1096 250 80	R1096 250 85	R1096 250 87	R1096 250 88	R1096 250 89	R1096 250 86

Линейные устройства, R1096 5..

Вал ∅ d [mm]	Номера изделий Моментные шариковые втулки с валом
Вал ∅ d [mm]	стандартная длина по таблице	длина вала 900 mm	длина вала 1200 mm	длина вала 2000 mm	вал заданной длины¹⁾	вал обработан по чертежу
20	R1096 520 80	R1096 520 85	R1096 520 87	R1096 520 88	R1096 520 89	R1096 520 86
25	R1096 525 80	R1096 525 85	R1096 525 87	R1096 525 88	R1096 525 89	R1096 525 86
30	R1096 530 80	R1096 530 85	R1096 530 87	R1096 530 88	R1096 530 89	R1096 530 86
40	R1096 540 80	R1096 540 85	R1096 540 87	R1096 540 88	R1096 540 89	R1096 540 86
50	R1096 550 80	R1096 550 85	R1096 550 87	R1096 550 88	R1096 550 89	R1096 550 86

¹⁾Может поставляться также с полым валом, начиная с ∅ 25: R1096 ... 69 или с валом из нержавеющей стали по ст. ISO 68317 / EN 10088: R1096 ... 79.

Размеры

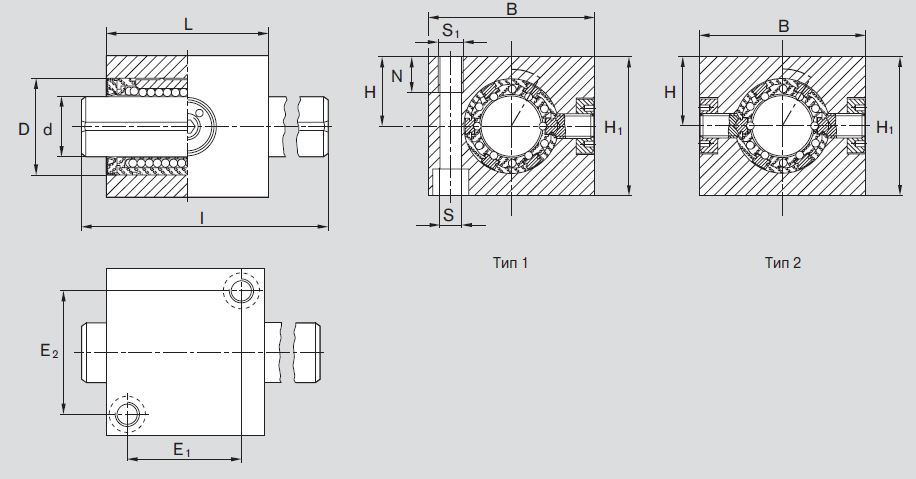

Чертеж шариковых втулок R1096 2.., R1096 5..

Размеры шариковых втулок R1096 2.., R1096 5..

Линейные устройства, R1097 2..
Тип 1: одна шариковая направляющая дорожка

Линейные устройства, R1097 5..
Тип 2: две шариковые направляющие дорожки

Конструкция

Прецизионный стальной корпус
Две моментные шариковые втулки
Прецизионный стальной вал с шариковой направляющей дорожкой
Передающие крутящий момент стальные вкладыши с установленным заводомизготовителем нулевым зазором
Наружные уплотнительные кольца
Устойчивость к опрокидывающим нагрузкам

Вал ∅ d [mm]	Номера изделий Моментные шариковые втулки с валом
Вал ∅ d [mm]	стандартная длина по таблице	длина вала 900 mm	длина вала 1200 mm	длина вала 2000 mm	вал заданной длины¹⁾	вал обработан по чертежу
12	R1097 212 80	R1097 212 85	R1097 212 87	R1097 212 88	R1097 212 89	R1097 212 86
16	R1097 216 80	R1097 216 85	R1097 216 87	R1097 216 88	R1097 216 89	R1097 216 86
20	R1097 220 80	R1097 220 85	R1097 220 87	R1097 220 88	R1097 220 89	R1097 220 86
25	R1097 225 80	R1097 225 85	R1097 225 87	R1097 225 88	R1097 225 89	R1097 225 86
30	R1097 230 80	R1097 230 85	R1097 230 87	R1097 230 88	R1097 230 89	R1097 230 86
40	R1097 240 80	R1097 240 85	R1097 240 87	R1097 240 88	R1097 240 89	R1097 240 86
50	R1097 250 80	R1097 250 85	R1097 250 87	R1097 250 88	R1097 250 89	R1097 250 86

Линейные устройства, R1097 5..

Вал ∅ d [mm]	Номера изделий Моментные шариковые втулки с валом
Вал ∅ d [mm]	стандартная длина по таблице	длина вала 900 mm	длина вала 1200 mm	длина вала 2000 mm	вал заданной длины¹⁾	вал обработан по чертежу
20	R1097 520 80	R1097 520 85	R1097 520 87	R1097 520 88	R1097 520 89	R1097 520 86
25	R1097 525 80	R1097 525 85	R1097 525 87	R1097 525 88	R1097 525 89	R1097 525 86
30	R1097 530 80	R1097 530 85	R1097 530 87	R1097 530 88	R1097 530 89	R1097 530 86
40	R1097 540 80	R1097 540 85	R1097 540 87	R1097 540 88	R1097 540 89	R1097 540 86
50	R1097 550 80	R1097 550 85	R1097 550 87	R1097 550 88	R1097 550 89	R1097 550 86

¹⁾ Может поставляться также с полым валом, начиная с ∅ 25: R1097 ... 69 или с валом из нержавеющей стали по ст. ISO 68317 / EN 10088: R1097 ... 79.

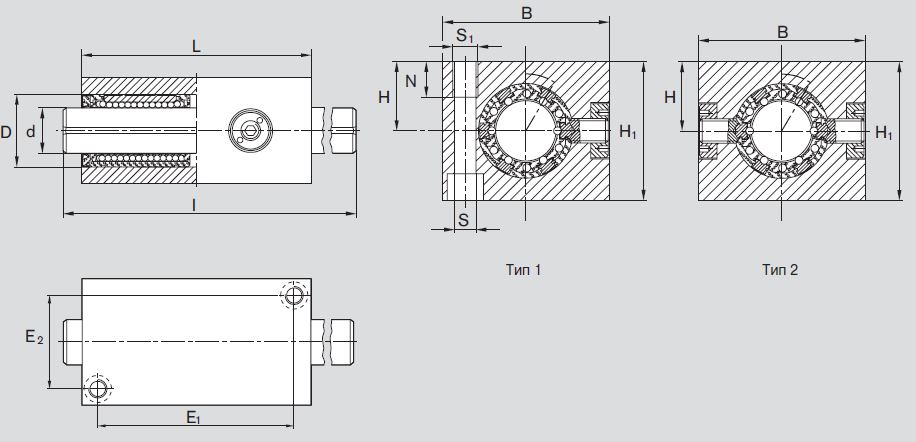

Размеры

Размеры шариковых втулок R1097 2.., R1097 5..

Линейные устройства, R0721 Гильзовая конструкция

Конструкция

Компактная стальная гильза
Моментная компактная шариковая втулка
Прецизионный стальной вал с шариковой направляющей дорожкой
Передающие крутящий момент стальные вкладыши с установленным заводомизготовителем нулевым зазором
Наружные уплотнительные кольца
Устойчивость к опрокидывающим нагрузкам: см. "Линейные устройства Тандем"
Призматическая шпоночная канавка для передачи крутящего момента.
Смазываемые в дальнейшем

Одна шариковая направляющая дорожка для валов ∅ d = 12 и 16 mm
Две шариковые направляющие дорожки для валов ∅ d = 20 mm и больше

Линейные устройства, R0721

Вал ∅ d [mm]	Номера изделий Моментные шариковые втулки с валом
Вал ∅ d [mm]	стандартная длина по таблице	длина вала 900 mm	длина вала 1200 mm	длина вала 2000 mm	вал заданной длины¹⁾	вал обработан по чертежу
12	R0721 212 80	R0721 212 85	R0721 212 87	R0721 212 88	R0721 212 89	R0721 212 86
16	R0721 216 80	R0721 216 85	R0721 216 87	R0721 216 88	R0721 216 89	R0721 216 86
20	R0721 220 80	R0721 220 85	R0721 220 87	R0721 220 88	R0721 220 89	R0721 220 86
25	R0721 225 80	R0721 225 85	R0721 225 87	R0721 225 88	R0721 225 89	R0721 225 86
30	R0721 230 80	R0721 230 85	R0721 230 87	R0721 230 88	R0721 230 89	R0721 230 86
40	R0721 240 80	R0721 240 85	R0721 240 87	R0721 240 88	R0721 240 89	R0721 240 86
50	R0721 250 80	R0721 250 85	R0721 250 87	R0721 250 88	R0721 250 89	R0721 250 86

¹⁾Может поставляться также с полым валом, начиная с ∅ 25: R0721 ... 69 или с валом из нержавеющей стали по ст. ISO 68317 / EN 10088: R0721 ... 79.

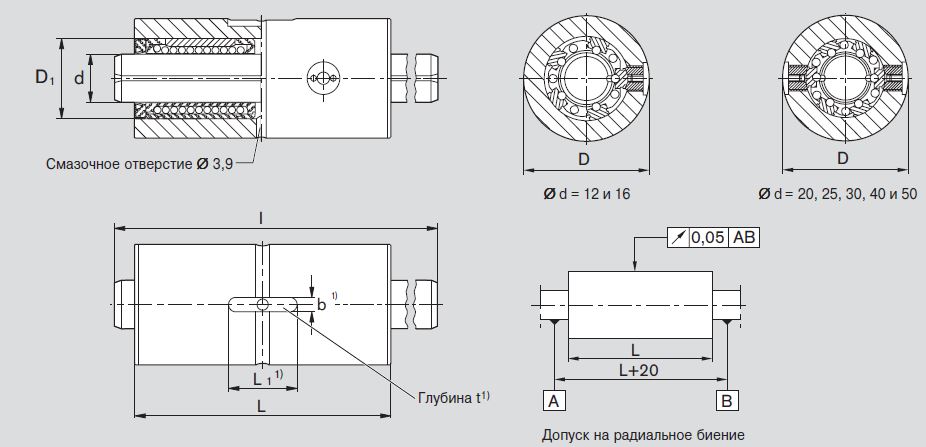

Размеры

¹⁾ Для призматической шпонки A... DIN 6885.

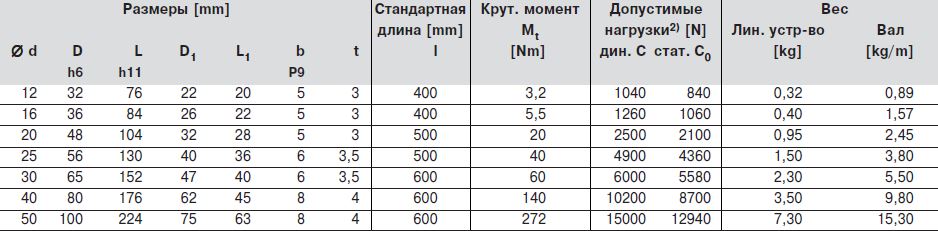

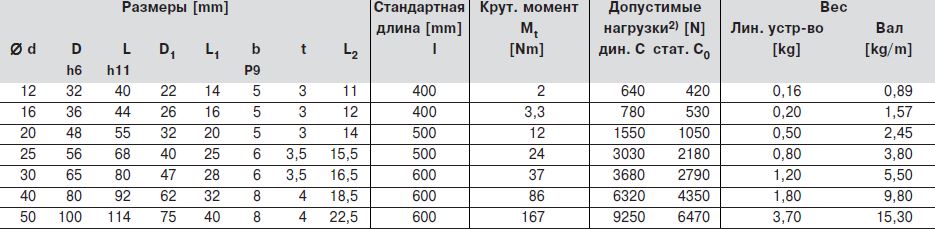

Размеры шариковых втулок R0721

²⁾ Для допустимой нагрузки указаны минимальные значения, так как не всегда возможно точное определение места и направления нагрузки.

Линейные устройства, R0722 Гильзовая конструкция

Конструкция

Компактная стальная гильза
Две моментные компактные шариковые втулки
Прецизионный стальной вал с шариковой направляющей дорожкой
Передающие крутящий момент стальные вкладыши с установленным заводомизготовителем нулевым зазором
Наружные уплотнительные кольца
Устойчивость к опрокидывающим нагрузкам
Призматическая шпоночная канавка для передачи крутящего момента.
Смазываемые в дальнейшем

Вал ∅ d [mm]	Номера изделий Моментные шариковые втулки с валом
Вал ∅ d [mm]	стандартная длина по таблице	длина вала 900 mm	длина вала 1200 mm	длина вала 2000 mm	вал заданной длины¹⁾	вал обработан по чертежу
12	R0722 212 80	R0722 212 85	R0722 212 87	R0722 212 88	R0722 212 89	R0722 212 86
16	R0722 216 80	R0722 216 85	R0722 216 87	R0722 216 88	R0722 216 89	R0722 216 86
20	R0722 220 80	R0722 220 85	R0722 220 87	R0722 220 88	R0722 220 89	R0722 220 86
25	R0722 225 80	R0722 225 85	R0722 225 87	R0722 225 88	R0722 225 89	R0722 225 86
30	R0722 230 80	R0722 230 85	R0722 230 87	R0722 230 88	R0722 230 89	R0722 230 86
40	R0722 240 80	R0722 240 85	R0722 240 87	R0722 240 88	R0722 240 89	R0722 240 86
50	R0722 250 80	R0722 250 85	R0722 250 87	R0722 250 88	R0722 250 89	R0722 250 86

¹⁾Может поставляться также с полым валом, начиная с ∅ 25: R0722 ... 69 или с валом из нержавеющей стали по ст. ISO 68317 / EN 10088: R0722 ... 79.

Размеры

¹⁾ Для призматической шпонки A... DIN 6885

Размеры шариковых втулок R0722

²⁾ Допустимая нагрузка указана для случая, когда обе шариковые втулки нагружены одинаково. Для допустимой нагрузки указаны минимальные значения, так как не всегда возможно точное определение места и направления нагрузки.

Линейные устройства, R0723 Гильзовая конструкция

Конструкция

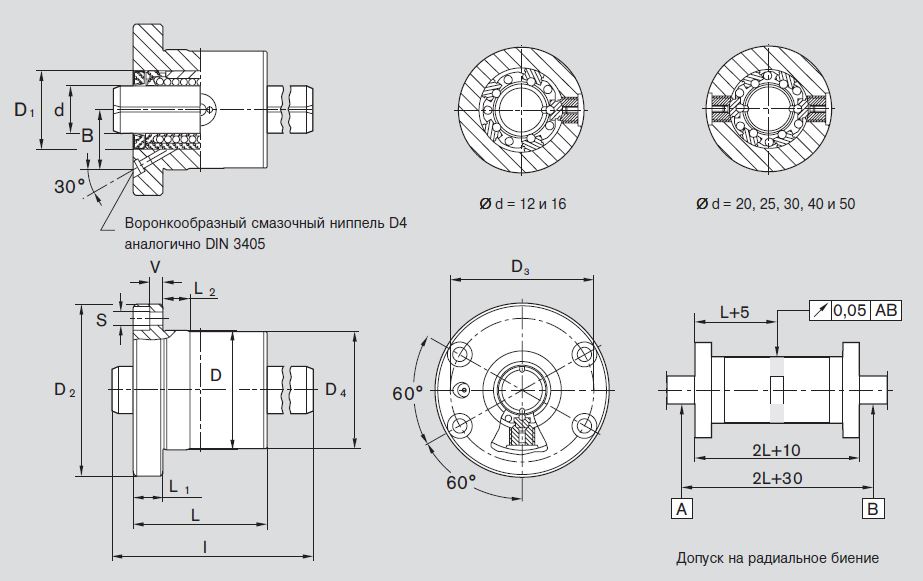

Стальная гильза с фланцем
Моментная компактная шариковая втулка
Прецизионный стальной вал с шариковой направляющей дорожкой
Передающие крутящий момент стальные вкладыши с установленным заводомизготовителем нулевым зазором
Наружные уплотнительные кольца
Устойчивость к опрокидывающим нагрузкам: установка 2 линейных устройств (см. также "Варианты фиксации Линейные устройства")
Смазываемые в дальнейшем

Вал ∅ d [mm]	Номера изделий Моментные шариковые втулки с валом
Вал ∅ d [mm]	стандартная длина по таблице	длина вала 900 mm	длина вала 1200 mm	длина вала 2000 mm	вал заданной длины¹⁾	вал обработан по чертежу
12	R0723 212 80	R0723 212 85	R0723 212 87	R0723 212 88	R0723 212 89	R0723 212 86
16	R0723 216 80	R0723 216 85	R0723 216 87	R0723 216 88	R0723 216 89	R0723 216 86
20	R0723 220 80	R0723 220 85	R0723 220 87	R0723 220 88	R0723 220 89	R0723 220 86
25	R0723 225 80	R0723 225 85	R0723 225 87	R0723 225 88	R0723 225 89	R0723 225 86
30	R0723 230 80	R0723 230 85	R0723 230 87	R0723 230 88	R0723 230 89	R0723 230 86
40	R0723 240 80	R0723 240 85	R0723 240 87	R0723 240 88	R0723 240 89	R0723 240 86
50	R0723 250 80	R0723 250 85	R0723 250 87	R0723 250 88	R0723 250 89	R0723 250 86

¹⁾Может поставляться также с полым валом, начиная с ∅ 25: R0723 ... 69 или с валом из нержавеющей стали по ст. ISO 68317 / EN 10088: R0723 ... 79.

Размеры

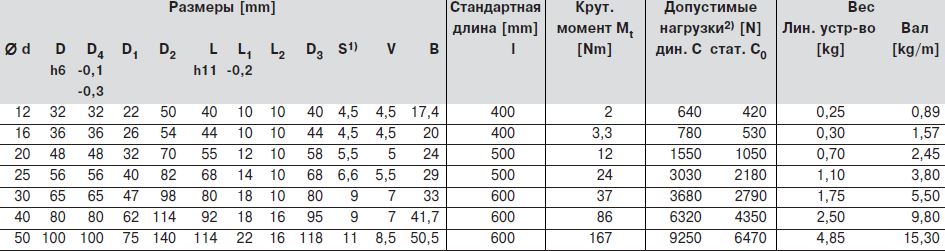

Размеры шариковых втулок R0723

¹⁾ Монтажные винты по ст. ISO 47628.8.
²⁾ Для допустимой нагрузки указаны минимальные значения, так как не всегда возможно точное определение места и направления нагрузки.

Упс, ваш браузер безнадежно устарел!

Моментные линейные устройства
