Каретка SNS R2011 Resist NR 2

Узкая нормальная стандартной высоты с шариковой цепью как опцией

Каретка без шариковой цепи: См. таблицу номеров изделий
Каретка с низкофрикционным уплотнением без шариковой цепи**: Номера изделий R2011 xxx 05
Каретка с шариковой цепью: Номера изделий R2011 xxx 06
Каретка с низкофрикционным уплотнением и шариковой цепью**: Номера изделий R2011 xxx 07

Типо- размер	Класс точности	Номера изделий для класса предварительного натяга
Типо- размер	Класс точности	C0	C1	C2
15	N	R2011 194 04	R2011 114 04	R2011 124 04
	H	R201 193 04	R2011 113 04	R2011 123 04
	P		R2011 112 04	R2011 122 04
20	N	R2011 894 04	R2011 814 04	R2011 824 04
	H	R2011 893 04	R2011 813 04	R2011 823 04
	P		R2011 812 04	R2011 822 04
25	N	R2011 294 04	R2011 214 04	R2011 224 04
	H	R2011 293 04	R2011 213 04	R2011 223 04
	P		R2011 212 04	R2011 222 04
30	N	R2011 794 04	R2011 714 04	R2011 724 04
	H	R2011 793 04	R2011 713 04	R2011 723 04
	P		R2011 712 04	R2011 722 04
35	N	R2011 394 04	R2011 314 04	R2011 324 04
	H	R2011 393 04	R2011 313 04	R2011 323 04
	P		R2011 312 04	R2011 322 04

** Возможна поставка низкофрикционных уплотнений для предварительного натяга С0 и С1
(только с классами точности N, H).

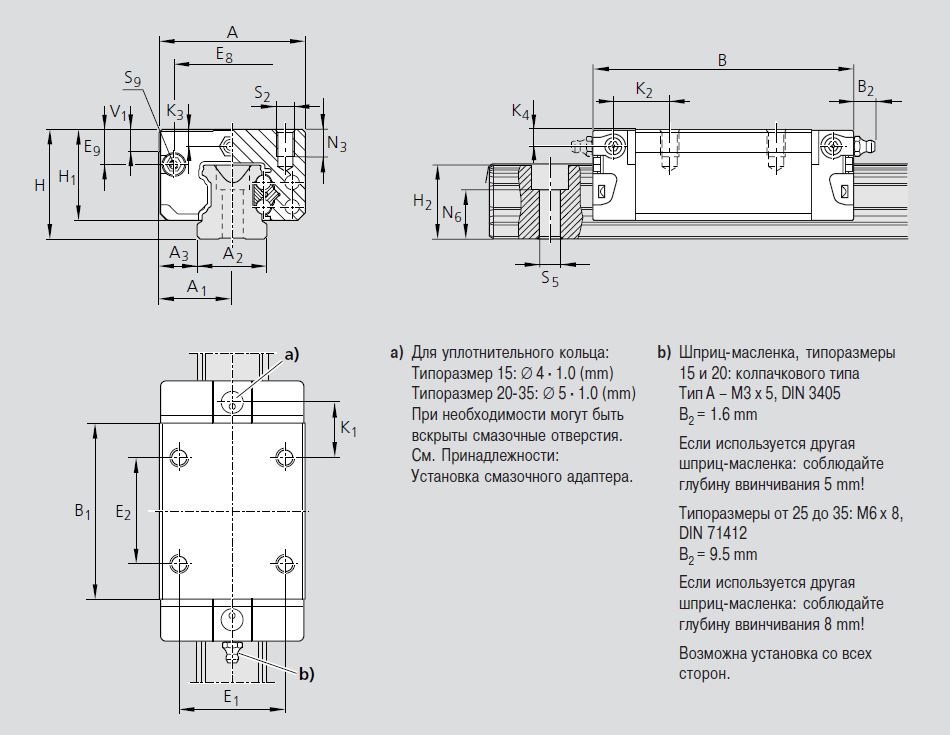

Чертеж каретки R2011

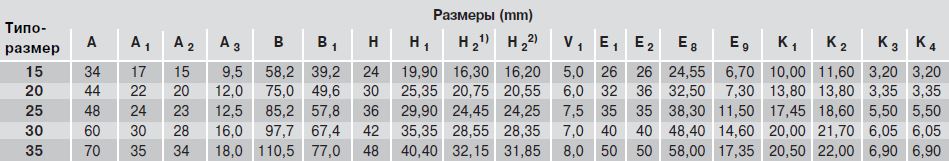

Размеры каретки SNS R2011 Resist NR 2

¹⁾ Размер Н₂ с защитной лентой ²⁾ Размер Н₂ без защитной ленты

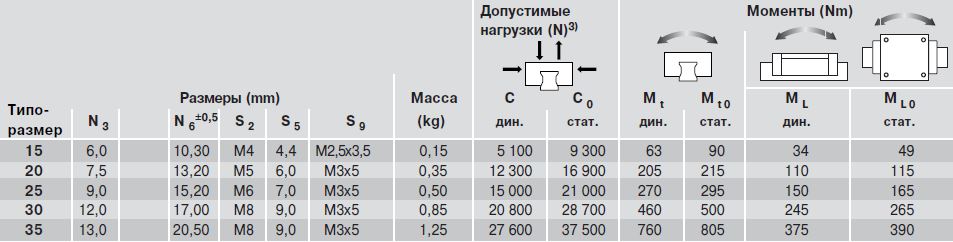

Допустимые нагрузки каретки SNS R2011 Resist NR 2

³⁾ Допустимые нагрузки для исполнений без шариковой цепи. Допустимые нагрузки для исполнений с шариковой цепью см. Обзор изделий с допустимыми нагрузками. Для расчета допустимых динамических нагрузок и моментов принятая базовая величина ресурса хода составляет 100 000 m. Однако часто базовый ресурс для такого расчета составляет только 50 000 m. В этом случае значения C, M_t и M_L из таблицы должны умножаться на 1,26.
